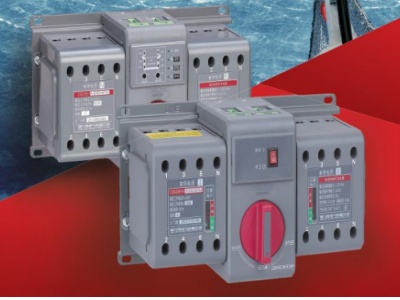

5TR1-100A/4P 雙電源轉換開關 (ATS)—— 以雙重聯鎖保障安全

5TR 全系列雙電源系統概述：

邦華電氣雙電源轉換開關系統包含兩大核心系列：5TR 全系列 CB 級雙電源與3KC 系列 PC 級雙電源，全面覆蓋 6A 至 1600A 額定電流范圍，滿足不同規模、不同重要性負載的供電需求。其中5TR1-100A/4P作為 CB 級雙電源的爆款主力型號，憑借其穩定可靠的性能、一體化的保護設計和極高的性價比，成為工業、商業、民用建筑等眾多領域的首選產品。

5TR 全系列雙電源分類與型號說明：

CB 級雙電源轉換開關

CB 級雙電源集成斷路器保護功能，可同時實現電源自動轉換與過載、短路保護，具備選擇性保護特性，能簡化配電系統設計。5TR1 系列包含 5TR1-32A/2P、5TR1-63A/2P、5TR1-63A/3P、5TR1-63A/4P、5TR1-100A/2P、5TR1-100A/3P、5TR1-100A/4P、5TR1-125A/2P、5TR1-125A/3P、5TR1-125A/4P 型號，采用小型斷路器本體，一體化設計，多重機械與電氣聯鎖，支持三種運行模式，體積小巧安裝方便，適用于住宅配電、辦公樓照明、小型商鋪及末端配電回路；5TR2 系列包含 5TR2-32A/2P、5TR2-63A/2P、5TR2-63A/3P、5TR2-63A/4P、5TR2-100A/2P、5TR2-100A/3P、5TR2-100A/4P、5TR2-125A/2P、5TR2-125A/3P、5TR2-125A/4P 型號，采用智能型小型斷路器本體，是 5TR1 的升級款，增加了智能監控與故障報警功能，適用于商業建筑、智能化小區及辦公樓宇。

PC 級雙電源轉換開關

PC 級雙電源僅具備電源轉換功能，無過電流保護能力，需配合上游斷路器使用，核心優勢是極高的短時耐受電流能力與機械可靠性，能承受短路電流沖擊而不損壞。5TR1 系列包含 5TR1-63A/2P、5TR1-63A/3P、5TR1-63A/4P、5TR1-100A/2P、5TR1-100A/3P、5TR1-100A/4P、5TR1-125A/2P、5TR1-125A/3P、5TR1-125A/4P 型號，采用專用隔離開關本體，是入門級 PC 級產品，性價比突出，結構成熟可靠，適用于民用建筑、小型商業項目及應急照明系統；3KC2 系列包含 3KC2-16A/4P、3KC2-63A/4P、3KC2-100A/4P、3KC2-125A/4P、3KC2-160A/4P、3KC2-250A/4P、3KC2-400A/4P、3KC2-630A/4P、3KC2-800A/4P、3KC2-1000A/4P、3KC2-1250A/4P、3KC2-1600A/4P 型號，采用專用隔離開關本體，是新一代主力 PC 級產品，模塊化設計，轉換時間≤100ms，支持遠程監控與消防聯動，適用于工業主進線、大型商業綜合體、數據中心、醫院及軌道交通；5TR2 系列包含 5TR2-63A/2P、5TR2-63A/3P、5TR2-63A/4P、5TR2-100A/2P、5TR2-100A/3P、5TR2-100A/4P、5TR2-125A/2P、5TR2-125A/3P、5TR2-125A/4P 型號，采用智能型專用隔離開關本體，是 5TR1 PC 級的升級款，增加了數字化控制單元與 RS485 通訊功能，適用于商業綜合體、醫院及數據中心普通回路。

核心技術參數表：

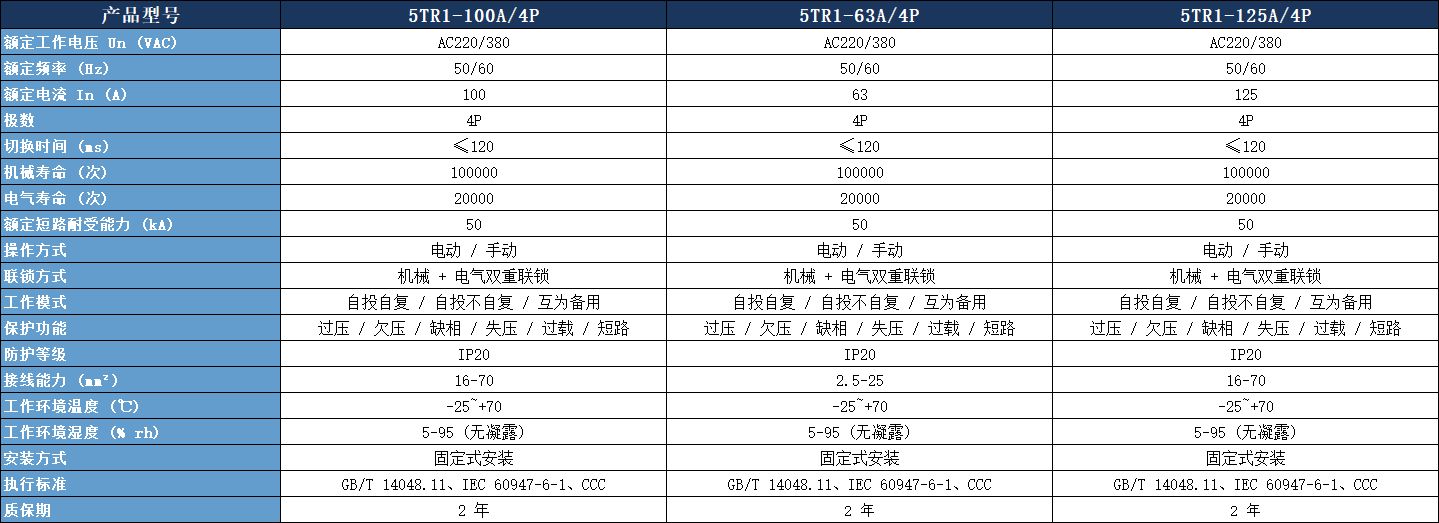

CB 級雙電源轉換開關技術參數（以 5TR1-100A/4P 為例）

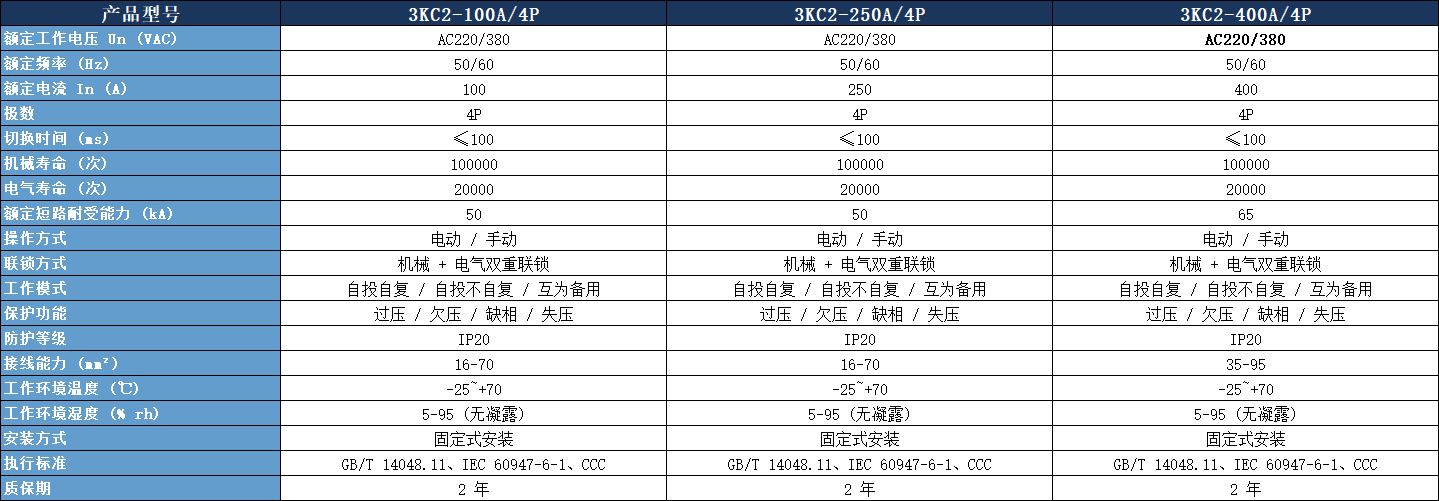

PC 級雙電源轉換開關技術參數（以 3KC2-100A/4P 為例）

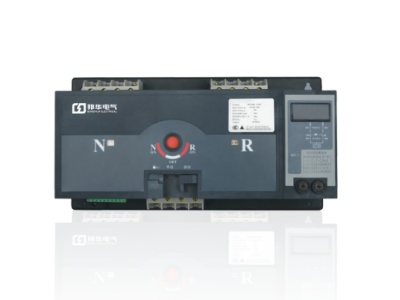

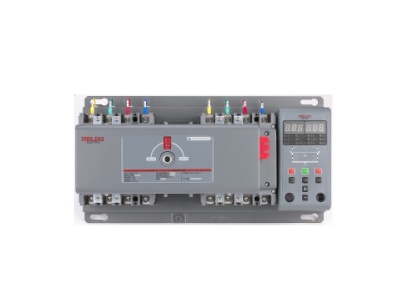

5TR1-100A/4P雙電源核心優勢：

切換 + 保護一體化設計：5TR1-100A/4P內置兩臺高性能塑殼斷路器，集電源轉換與過載、短路、欠壓、缺相保護于一體，無需額外配置保護裝置，安裝簡單、節省空間和成本

毫秒級可靠切換：切換時間≤120ms，敏感負載無感知，避免設備停機、數據丟失和生產中斷

雙重聯鎖安全防護：機械與電氣雙重聯鎖設計，徹底杜絕兩路電源同時合閘風險，從根本上防止電源短路事故

全工況智能監測：實時監測兩路電源的電壓、頻率等參數，自動判斷電源狀態，無需人工干預，全程無人值守

多種工作模式可選：支持自投自復、自投不自復、互為備用、強制手動等多種工作模式，滿足不同場景需求

工業級品質保障：采用優質元器件，經過嚴格的高低溫、振動、沖擊測試，機械壽命高達 100000 次，電氣壽命 20000 次

便捷安裝與維護：固定式安裝，模塊化設計，關鍵部件可快速更換，維護成本低

典型應用場景：

消防系統：消防水泵、排煙風機、應急照明、消防電梯等消防設備的不間斷供電

醫療系統：手術室、ICU、監護儀、呼吸機、檢驗設備等醫療設備的可靠供電

工業生產：生產線、自動化設備、PLC 控制系統、電機等的連續運行保障

商業建筑：商場、酒店、寫字樓的電梯、照明、中央空調、安防系統等設備供電

通信基站：基站設備、傳輸設備、機房空調等的穩定供電

民用建筑：住宅小區的公共照明、電梯、水泵房等設備供電

邦華電氣服務保障：

售前服務：免費提供技術咨詢、選型指導和方案設計，幫您選擇最適合的5TR1-100A/4P或其他型號產品

售中服務：快速發貨，全國范圍內 3-7 天送達；提供現場安裝調試指導，確保設備正常運行

售后服務：全系產品享 2 年免費質保，終身維護；400 服務熱線 24 小時響應，緊急情況 24 小時內到達現場

定制服務：可根據客戶特殊需求提供定制化產品和解決方案

常見疑問解答 ：

問：5TR1-100A 是什么意思？5TR1-100A 什么型號？

答：5TR1-100A是邦華電氣 CB 級雙電源轉換開關的一個具體型號。其中 "5TR1" 代表基本型 CB 級雙電源系列，"100A" 代表額定工作電流為 100 安培。完整型號如5TR1-100A/4P中的 "4P" 代表 4 極，適用于三相四線制供電系統。

問：CB 級和 PC 級雙電源轉換開關有什么區別？

答：CB 級雙電源轉換開關（如5TR1-100A/4P）集成了斷路器的保護功能，可同時實現電源轉換和線路過載、短路保護；PC 級雙電源轉換開關（如 3KC2 系列）只完成電源轉換功能，不具備短路分斷能力，但切換速度更快，機械壽命更長。

問：5TR1 和 5TR2 雙電源轉換開關有什么區別？

答：5TR1 是基本型 CB 級雙電源，采用模擬控制器，功能實用、價格經濟；5TR2 是智能型 CB 級雙電源，采用數字控制器，支持數字延時整定、失壓設定值可調等高級功能，適用于對控制精度要求更高的場合。

問：雙電源轉換開關可以帶負載切換嗎？

答：可以。邦華電氣5TR1-100A/4P及全系列雙電源轉換開關設計用于帶負載切換，具備足夠的接通和分斷能力，可在額定負載下安全切換。

問：雙電源轉換開關需要定期維護嗎？

答：建議每 6-12 個月進行一次定期檢查，主要檢查接線端子是否松動、開關動作是否靈活、指示燈是否正常等。

問：你們的產品有哪些認證？

答：邦華電氣所有雙電源轉換開關產品均通過國家強制性 CCC 認證，符合 GB/T 14048.11-2016 國家標準和 IEC 60947-6-1 國際標準。

選擇邦華電氣5TR1-100A/4P雙電源轉換開關，就是選擇了可靠的不間斷供電保障。我們擁有十多年的低壓電器研發生產經驗，產品遠銷全國各地，廣泛應用于各類重點工程項目。無論您是需要標準型號產品還是定制化解決方案，我們都能為您提供最專業的服務。立即聯系我們獲取最新報價和產品資料，讓我們一起為您的電氣系統安全保駕護航！
