TBBQ3-100A/4P 雙電源轉換開關—— 為關鍵負載筑牢電力安全防線
TBBQ3-100A/4P 雙電源自動轉換開關概述：
邦華電氣 TBBQ3-100A/4P 雙電源自動轉換開關（ATS），是專為保障供電連續性設計的核心電氣設備，可實時監測兩路獨立電源（市電 - 市電、市電 - 發電機）的電壓、頻率與相位狀態，在主電源發生失壓、欠壓、過壓、斷相故障時，自動將負載快速切換至備用電源，切換時間≤75ms，有效避免斷電導致的生產損失、數據丟失與安全事故。
作為邦華電氣 TBBQ3 系列的明星型號，TBBQ3-100A/4P 采用模塊化設計與銀基合金觸頭系統，配備機械 + 電氣雙重聯鎖，徹底杜絕兩路電源并聯供電風險。產品支持自投自復、自投不自復、互為備用三種工作模式，具備完善的電壓異常保護功能，廣泛應用于商業建筑、工業設備、應急照明等場景。
TBBQ雙電源核心產品系列與型號大全：
CB 級雙電源轉換開關
CB 級雙電源轉換開關集成了斷路器的保護功能，既能實現電源自動轉換，又能對下游負載提供過載和短路保護。其主觸頭能夠接通并分斷短路電流，具備選擇性保護特性，可簡化配電系統設計。邦華電氣 CB 級主力產品為TBBQ1、TBBQ2、TBBQ7 系列，覆蓋 63A 至 630A 全電流規格，包含您指定的 TBBQ7-160A/4P 型號。
核心特點：基礎型 CB 級 ATS，集轉換與保護功能于一體，成本優化，適配末端負載配電場景。
典型應用：商業建筑、辦公樓、住宅配電、小型工業設備
| 產品系列 | 完整產品型號 | 執行元件 | 主要特點 | 典型應用 |
| TBBQ1 | TBBQ1-63A/2P、TBBQ1-63A/3P、TBBQ1-63A/4P、TBBQ1-100A/2P、TBBQ1-100A/3P、TBBQ1-100A/4P、TBBQ1-160A/2P、TBBQ1-160A/3P、TBBQ1-160A/4P、TBBQ1-250A/2P、TBBQ1-250A/3P、TBBQ1-250A/4P、TBBQ1-400A/3P、TBBQ1-400A/4P、TBBQ1-630A/3P、TBBQ1-630A/4P | 塑殼斷路器本體 | 經典型 CB 級產品，采用成熟塑殼斷路器平臺，高限流特性，機械電氣雙重聯鎖，支持自投自復、自投不自復、互為備用三種模式 | 民用建筑、商業建筑、工業廠房各級配電回路、普通動力設備 |
| TBBQ2 | TBBQ2-63A/4P、TBBQ2-100A/4P、TBBQ2-160A/4P、TBBQ2-250A/4P、TBBQ2-400A/4P | 消防專用塑殼斷路器本體 | 消防專用 CB 級產品，符合 GB16806 消防標準，具備消防聯動接口和強制投入功能，緊急情況下可優先保障消防負荷供電 | 消防水泵、排煙風機、應急照明系統、消防電梯供電 |
| TBBQ7 | TBBQ7-63A/2P、TBBQ7-63A/3P、TBBQ7-63A/4P、TBBQ7-100A/2P、TBBQ7-100A/3P、TBBQ7-100A/4P、TBBQ7-160A/2P、TBBQ7-160A/3P、TBBQ7-160A/4P、TBBQ7-250A/2P、TBBQ7-250A/3P、TBBQ7-250A/4P、TBBQ7-400A/3P、TBBQ7-400A/4P、TBBQ7-630A/3P、TBBQ7-630A/4P | 智能型塑殼斷路器本體 | 高端智能型 CB 級產品，集成數字化控制單元，支持電源狀態實時監測和故障報警，可選配 RS485 通訊功能，具備完整的四遙功能，切換速度快，抗干擾能力強 | 商業綜合體、醫院、數據中心、工業自動化系統、對可靠性要求較高的配電場所 |
PC 級雙電源轉換開關
PC 級雙電源轉換開關僅具備電源轉換功能，不具備過電流保護能力，需配合上游斷路器使用。其核心優勢在于極高的短時耐受電流能力和機械可靠性，能夠承受短路電流沖擊而不損壞。邦華電氣 PC 級主力產品為TBBQ3、TBBQ4、TBBQ5 系列，覆蓋 63A 至 4000A 全電流規格，包含您指定的 TBBQ3-100A/4P 型號。
核心特點：高性能 PC 級 ATS，覆蓋全電流等級，切換速度快、耐受能力強，適配絕大多數中大型配電場景，TBBQ3-100A/4P 為系列中最常用型號之一。
典型應用：消防水泵、排煙風機、數據中心、工業生產線、高層建筑配電
| 產品系列 | 完整產品型號 | 執行元件 | 主要特點 | 典型應用 |
| TBBQ3 | TBBQ3-63A/2P、TBBQ3-63A/3P、TBBQ3-63A/4P、TBBQ3-100A/2P、TBBQ3-100A/3P、TBBQ3-100A/4P、TBBQ3-160A/2P、TBBQ3-160A/3P、TBBQ3-160A/4P、TBBQ3-250A/2P、TBBQ3-250A/3P、TBBQ3-250A/4P、TBBQ3-400A/3P、TBBQ3-400A/4P、TBBQ3-630A/3P、TBBQ3-630A/4P、TBBQ3-800A/4P、TBBQ3-1000A/4P、TBBQ3-1250A/4P、TBBQ3-1600A/4P、TBBQ3-2000A/4P、TBBQ3-2500A/4P、TBBQ3-3200A/4P | 專用隔離開關本體 | 標準型 PC 級產品，零飛弧設計，兩路電源獨立滅弧，機械電氣雙重聯鎖，支持手動 / 自動雙操作模式，短時耐受電流能力優異 | 工業主進線、大型商業綜合體、消防應急電源、機房輔助系統、出口項目 |
| TBBQ4 | TBBQ4-800A/4P、TBBQ4-1000A/4P、TBBQ4-1250A/4P、TBBQ4-1600A/4P、TBBQ4-2000A/4P、TBBQ4-2500A/4P、TBBQ4-3200A/4P、TBBQ4-4000A/4P | 大電流專用隔離開關本體 | 大電流型 PC 級產品，采用模塊化設計，安裝維護便捷，具備極強的載流能力和抗沖擊性能，短時耐受電流可達 50kA/1s | 超大型數據中心、軌道交通樞紐、機場供電系統、大型工業廠房主配電 |
| TBBQ5 | TBBQ5-63A/4P、TBBQ5-100A/4P、TBBQ5-160A/4P、TBBQ5-250A/4P、TBBQ5-400A/4P、TBBQ5-630A/4P | 智能型專用隔離開關本體 | 智能型 PC 級產品，集成數字化控制單元，支持電源狀態實時監測、故障報警和遠程控制，可選配 RS485 通訊接口，運行穩定可靠 | 商業綜合體、醫院、數據中心、工業自動化系統、智能化配電場所 |
核心產品參數表：

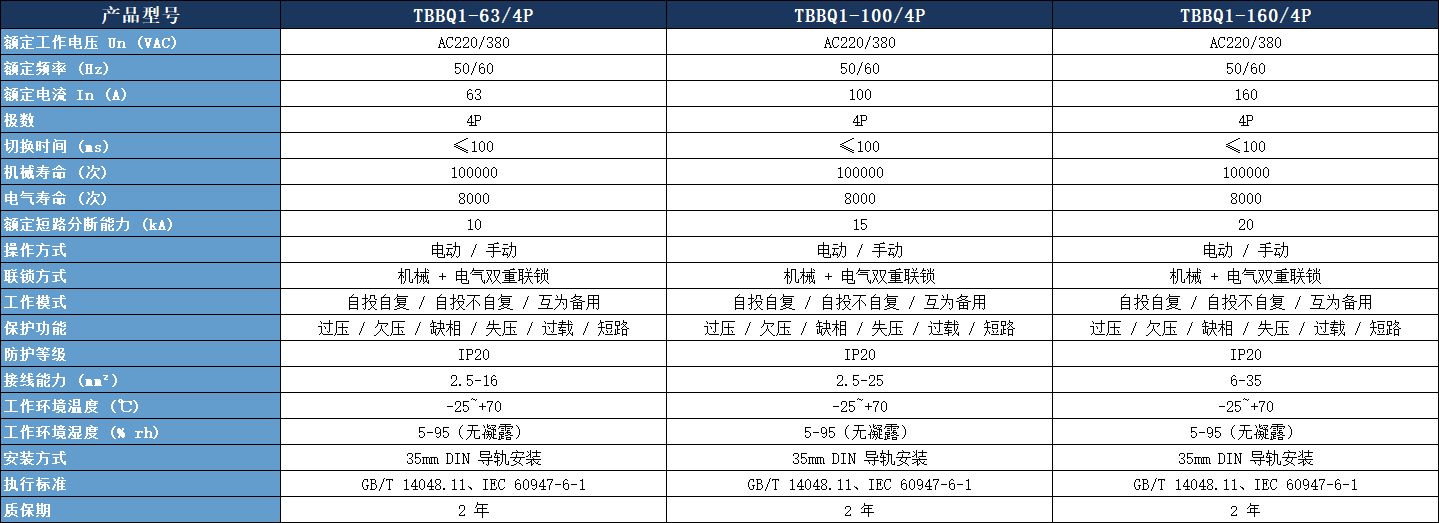

CB 級 TBBQ1 系列（TBBQ1-63/100/160/4P）

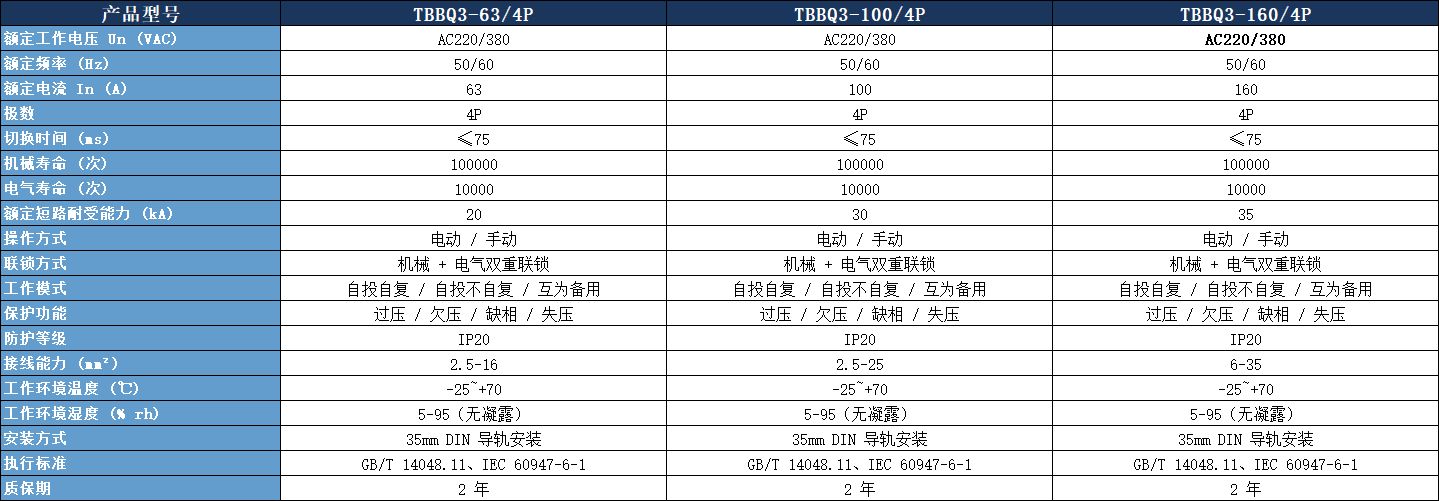

PC 級 TBBQ3 系列（TBBQ3-63/100/160/4P）
核心技術優勢：
雙重聯鎖保護：機械聯鎖與電氣聯鎖雙重保障，任何時刻僅有一路電源接通，徹底杜絕并聯供電風險
高速切換性能：TBBQ3 系列切換時間≤75ms，滿足敏感負載供電連續性需求
寬環境適應性：-25℃~+70℃寬溫工作范圍，5%-95% 無凝露濕度環境均可穩定運行
長使用壽命：銀基合金觸頭系統，耐電弧、抗熔焊，機械壽命≥10 萬次，電氣壽命≥1 萬次
靈活工作模式：支持自投自復、自投不自復、互為備用三種模式，適配市電 - 市電、市電 - 發電機多種供電場景
完善保護功能：具備過壓、欠壓、缺相、失壓保護，CB 級型號額外集成過載、短路保護
標準化安裝設計：采用 35mm DIN 導軌安裝，適配絕大多數低壓配電柜體，安裝便捷
選型指南：
您在選購雙電源轉換開關時，可按照以下步驟快速匹配型號：
確定產品級別
需集成過載 / 短路保護、簡化配電系統：選擇 TBBQ1 系列（CB 級）
需快速切換、高可靠性、消防 / 關鍵負載場景：選擇 TBBQ2/TBBQ3/TBBQ4/TBBQ5 系列（PC 級）
確定額定電流
根據負載總功率計算額定電流，建議預留 20%-30% 余量，如 100A 負載優先選擇 TBBQ3-100A/4P
確定極數
單相系統選 2P，三相三線制選 3P，三相四線制優先選 4P（如 TBBQ3-100A/4P）
確定特殊需求
消防場景：直接選擇 TBBQ5 系列消防專用型號
大電流進線場景：選擇 TBBQ4 系列大電流型號
經濟型末端場景：選擇 TBBQ1/TBBQ2 系列
典型應用場景：
消防系統：消防水泵、排煙風機、應急照明、消防控制室供電
醫療行業：醫院手術室、ICU、急診室醫療設備供電
數據中心：服務器機房、UPS 系統前端、網絡設備供電
工業領域：自動化生產線、化工設備、冶金裝置、關鍵機床供電
商業建筑：高層建筑、商場、酒店、寫字樓應急配電
通信行業：基站、機房、通信設備不間斷供電
常見疑問解答：
Q1：TBBQ3-100A/4P 是什么意思？
A：TBBQ3 為邦華電氣 PC 級 ATS 系列代號，100A 為額定工作電流，4P 代表 4 極開關（適配三相四線制系統），是該系列中適配 100A 負載的標準型號。
Q2：TBBQ3-100A/4P 和 TBBQ1-100A/4P 有什么區別？
A：TBBQ3-100A/4P 是 PC 級隔離型 ATS，無短路保護功能，切換速度快、可靠性高，適用于消防 / 關鍵負載；TBBQ1-100A/4P 是 CB 級保護型 ATS，集成過載 / 短路保護，可簡化配電系統設計，適用于普通末端負載。
Q3：雙電源轉換開關的切換時間是多少？
A：TBBQ3 系列 PC 級產品切換時間≤75ms，TBBQ1 系列 CB 級產品切換時間≤100ms，可滿足絕大多數負載的供電連續性需求。
Q4：邦華電氣 ATS 產品的質保期是多久？
A：邦華電氣所有雙電源轉換開關產品均提供 2 年免費質保，終身維護服務，批量采購客戶可享受定制化質保方案。
Q5：TBBQ3 系列支持發電機切換嗎？
A：支持，TBBQ3 全系列型號均適配市電 - 市電、市電 - 發電機兩種供電模式，部分型號可擴展發電機啟動信號輸出功能。
邦華電氣專注于低壓電氣設備研發與生產十余年，擁有完善的質量管理體系與專業技術團隊。我們的 TBBQ1/TBBQ2/TBBQ3/TBBQ4/TBBQ5 全系列 ATS 產品，已成功應用于全國數千個工程項目，得到了廣大客戶的一致認可。
無論您是需要標準型號（如 TBBQ3-100A/4P）產品，還是定制化配電解決方案，我們都能為您提供專業、高效的服務。如需了解更多產品參數、獲取報價或技術支持，請聯系我們的銷售工程師，我們將竭誠為您服務。
