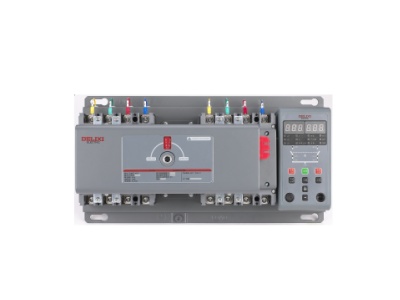

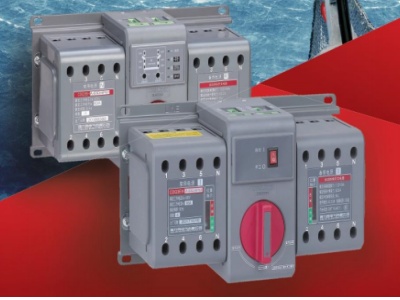

CAP1-100/4P 雙電源轉換開關 (ATSE)—— 為您的關鍵負載筑牢供電防線

CAP1 系列雙電源自動轉換開關概述：

邦華電氣 CAP1 系列雙電源自動轉換開關是專為高可靠性供電場景設計的 PC 級 ATSE 設備。當您的常用電源 (市電) 出現失壓、欠壓、缺相、過壓等故障時，它能在≤100ms 內自動將負載安全切換至備用電源 (發電機或第二路市電)；當常用電源恢復正常后，可自動或手動切回主電源，徹底避免因停電造成的生產損失和安全事故。

本系列產品嚴格遵循 GB/T 14048.11《低壓開關設備和控制設備 第 6-1 部分：多功能電器 轉換開關電器》國家標準，等同采用 IEC 60947-6-1 國際標準，通過國家 3C 強制性認證。廣泛應用于不允許斷電的重要場所，為您的電力系統提供 7×24 小時不間斷供電保障。

CAP1 系列雙電源自動轉換開關核心產品系列與型號大全：

CB 級雙電源轉換開關

CB 級雙電源轉換開關集成了斷路器的保護功能，既能實現電源自動轉換，又能對下游負載提供過載和短路保護。其主觸頭能夠接通并分斷短路電流，具備選擇性保護特性，可簡化配電系統設計。 CAP1 全系列均為 CB 級產品，覆蓋 63A 至 400A 電流規格，適用于需要同時滿足轉換和保護需求的各類配電場景。

核心特性：由兩臺帶過電流脫扣器的微型斷路器加機械聯動機構和智能控制器組成。集電源轉換與短路、過載保護功能于一體，性價比高。

適用場景：民用建筑、商業綜合體、辦公樓、學校、醫院普通區域等中小負載供電系統。

詳細技術參數表：

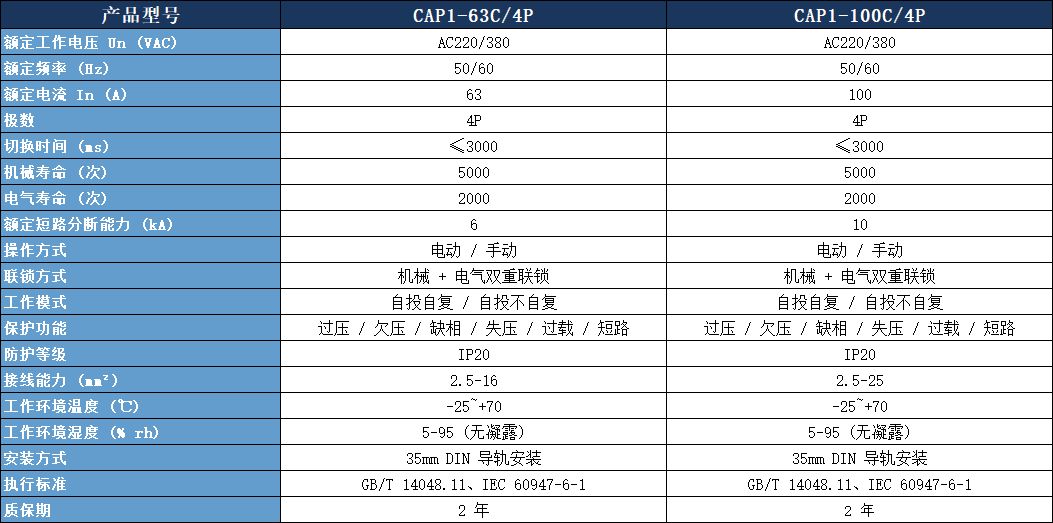

CAP1 系列 CB 級雙電源轉換開關參數表

核心技術優勢：

雙重聯鎖保護：機械聯鎖與電氣聯鎖雙重保障，徹底杜絕兩路電源同時接通的短路風險，確保切換過程絕對安全。

毫秒級快速切換：采用電磁鐵操作機構，固有轉換動作時間≤100ms，滿足關鍵負載對供電中斷時間的嚴苛要求。

智能電源監測：實時檢測兩路電源的電壓、頻率參數，精準判斷電源故障，避免誤切換。

多種工作模式：支持自投自復、自投不自復、手動控制、強制等多種工作方式，滿足不同應用需求。

長壽命設計：采用優質銀合金觸點和高強度工程塑料，機械壽命≥10000 次，電氣壽命≥5000 次，長期運行穩定可靠。

完善的保護功能：具備過壓、欠壓、缺相、失壓保護功能，有效保護后端用電設備。

消防聯動兼容：可擴展 DC24V 消防信號接口，與火災自動報警系統無縫對接，滿足消防規范要求。

選型指南：

選型步驟

確定負載性質：消防負荷、關鍵工業負荷優先選擇CAP1 系列 PC 級；一般民用負荷可選擇 CB 級。

計算額定電流：根據負載總功率計算額定電流，選擇額定電流大于計算電流 1.25 倍的產品。例如：負載總功率為 50kW，計算電流約為 95A，應選擇CAP1-100/4P。

確定極數：TN-S 系統、TT 系統必須選擇 4P 產品；TN-C 系統可選擇 3P 產品。

選擇工作模式：無人值守場所選擇自投自復；需要人工干預的場所選擇自投不自復。

確認特殊功能：是否需要消防聯動、遠程通訊、發電機啟動信號等功能。

PC 級與 CB 級核心參數對比：

典型應用場景：

醫療行業：醫院手術室、ICU、急診室、醫療設備供電系統

數據中心：服務器機房、網絡設備、UPS 前端供電

工業領域：自動化生產線、數控機床、化工設備、冶金系統

建筑行業：高層建筑、商業綜合體、寫字樓、酒店

交通行業：機場、火車站、地鐵站、高速公路收費站

消防行業：消防水泵、消防風機、應急照明、防火卷簾門

金融行業：銀行營業廳、證券交易所、數據中心

能源行業：發電廠、變電站、新能源發電系統

常見疑問解答：

問：CAP1-100/4P 是什么意思？

答：CAP1 是邦華電氣雙電源轉換開關的系列代號；100 表示額定電流為 100A；4P 表示 4 極設計，可同時切換三根相線和一根中性線。

問：CAP1-100/4P 什么型號？

答：CAP1-100/4P 是邦華電氣 CAP1 系列 PC 級雙電源自動轉換開關的主力型號，額定電流 100A，4 極，適用于 AC220/380V 50/60Hz 電源系統。

問：CAP1-100/4P 的轉換時間是多少？

答：CAP1-100/4P 作為 PC 級產品，固有轉換動作時間≤100ms，能夠滿足絕大多數關鍵負載的供電連續性要求。

問：CAP1 系列雙電源轉換開關支持哪些電源組合？

答：支持兩路市電、市電 + 發電機、兩路發電機等多種電源組合方式。

問：CAP1-100/4P 需要定期維護嗎？

答：建議每 6 個月進行一次手動切換試驗，檢查開關動作是否正常；每年進行一次全面檢查，清潔觸點和機構。

問：CAP1-100/4P 和 CAP1-100C/4P 有什么區別？

答：CAP1-100/4P 是 PC 級產品，專注于快速切換，短路耐受能力強；CAP1-100C/4P 是 CB 級產品，集成了斷路器的過載和短路保護功能，性價比更高。

問：CAP1 系列雙電源轉換開關的質保期是多久？

答：邦華電氣所有 CAP1 系列雙電源轉換開關產品均提供2 年質保服務，質保期內非人為損壞免費維修或更換。

邦華電氣專注于低壓電氣領域十余年，擁有完善的雙電源轉換開關產品線和專業的技術服務團隊。我們不僅為您提供高品質的CAP1-100/4P、CAP1-63/4P、CAP1-160/4P、CAP1-250/4P、CAP1-400/4P等全系列產品，還為您提供從選型設計到安裝調試的一站式解決方案。無論您是進行新建項目還是改造升級，我們都能為您量身定制最適合的供電保障方案。如需了解更多產品信息或獲取詳細的技術資料，請聯系我們的銷售工程師，我們將竭誠為您服務。
