WATSN-100/4P 雙電源轉換開關—— 為您的關鍵負載筑牢供電防線
WATSN 系列雙電源自動轉換開關概述：
邦華電氣 WATSN 系列雙電源自動轉換開關 (ATSE) 是保障供電連續性的核心設備，當常用電源 (市電) 出現失壓、欠壓、缺相、過壓等故障時，能自動、安全、快速地將負載電路切換至備用電源 (發電機或第二路市電)；當常用電源恢復正常后，可自動或手動切回主電源供電。

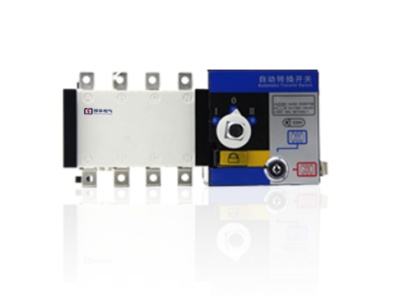

WATSN-100/4P 是什么意思？ 型號中 "WATSN" 代表萬高型雙電源轉換開關，"100" 表示殼架電流為 100A，"4P" 表示 4 極 (同時切換三根火線和一根中性線)，適用于三相四線制供電系統。作為 WATSN 系列中市場占有率最高的明星型號，WATSN-100/4P 憑借穩定的性能、合理的價格和廣泛的適配性，成為眾多工程項目的首選。
本系列產品嚴格遵循 GB/T 14048.11-2016《低壓開關設備和控制設備 第 6-1 部分：多功能電器 轉換開關電器》國家標準，等同采用 IEC 60947-6-1 國際標準，同時滿足《高層民用建筑防火規范》、《建筑設計防火規范》等行業規范要求。廣泛應用于不允許斷電的重要場所，為您的電力系統提供 7×24 小時不間斷供電保障。
WATSN 系列雙電源自動轉換開關核心產品系列與型號大全：
CB 級雙電源轉換開關
CB 級雙電源轉換開關集成了斷路器的保護功能，既能實現電源自動轉換，又能對下游負載提供過載和短路保護。其主觸頭能夠接通并分斷短路電流，具備選擇性保護特性，可簡化配電系統設計。本次提供的WATSN、ATNS、ATS 系列均為 CB 級產品，覆蓋 63A 至 250A 電流規格。
核心特性：由兩臺帶過電流脫扣器的斷路器 (塑殼或微型斷路器) 加機械聯動機構和智能控制器組成。集電源轉換與短路、過載保護功能于一體，性價比高。
適用場景：民用建筑、商業綜合體、辦公樓、學校、醫院普通區域等中小負載供電系統。
| 產品系列 | 完整產品型號 | 執行元件 | 主要特點 | 典型應用 |
| WATSN | WATSN-63/4P、WATSN-100/4P、WATSN-250/4P | 塑殼斷路器本體 | 經典型 CB 級產品，采用成熟斷路器平臺，高限流特性，機械電氣雙重聯鎖，支持多種轉換模式 | 商業建筑、工業廠房、醫院、數據中心普通回路 |
| ATNS | ATNS-100/4P | 塑殼斷路器本體 | 緊湊型 CB 級產品，體積小巧，安裝便捷，具備過載、短路雙重保護，操作簡單可靠 | 民用建筑、辦公樓、小型商鋪、末端配電回路 |
| ATS | ATS-100/4P | 塑殼斷路器本體 | 通用基礎型 CB 級產品，性價比突出，滿足基本雙電源轉換和保護需求，維護成本低 | 住宅配電、照明系統、普通動力設備供電 |
PC 級雙電源轉換開關
PC 級雙電源轉換開關僅具備電源轉換功能，不具備過電流保護能力，需配合上游斷路器使用。其核心優勢在于極高的短時耐受電流能力和機械可靠性，能夠承受短路電流沖擊而不損壞。本次提供的WATSG 系列為 PC 級產品，覆蓋 100A 電流規格。
核心特性：采用一體式專用切換機構，本身不具備短路分斷能力，但擁有極高的短路耐受能力。轉換速度快 (≤100ms)、機械壽命長 (≥10 萬次)、可靠性高，是關鍵負載的首選。
適用場景：數據中心、醫院手術室、消防控制室、工業自動化生產線、金融中心等對供電中斷時間敏感的場所。
| 產品系列 | 完整產品型號 | 執行元件 | 主要特點 | 典型應用 |

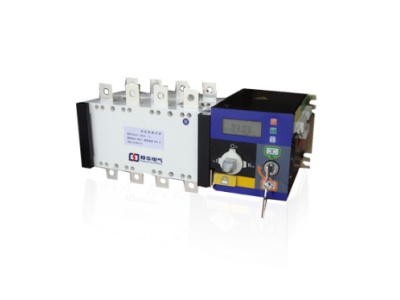

| WATSG | WATSG-100/4P | 專用隔離開關 | 標準型 PC 級產品，零飛弧設計，兩路電源獨立滅弧，優異的短時耐受電流能力，支持手動 / 自動雙操作 | 工業設備供電、消防應急電源、機房輔助系統、出口項目 |
詳細技術參數表：

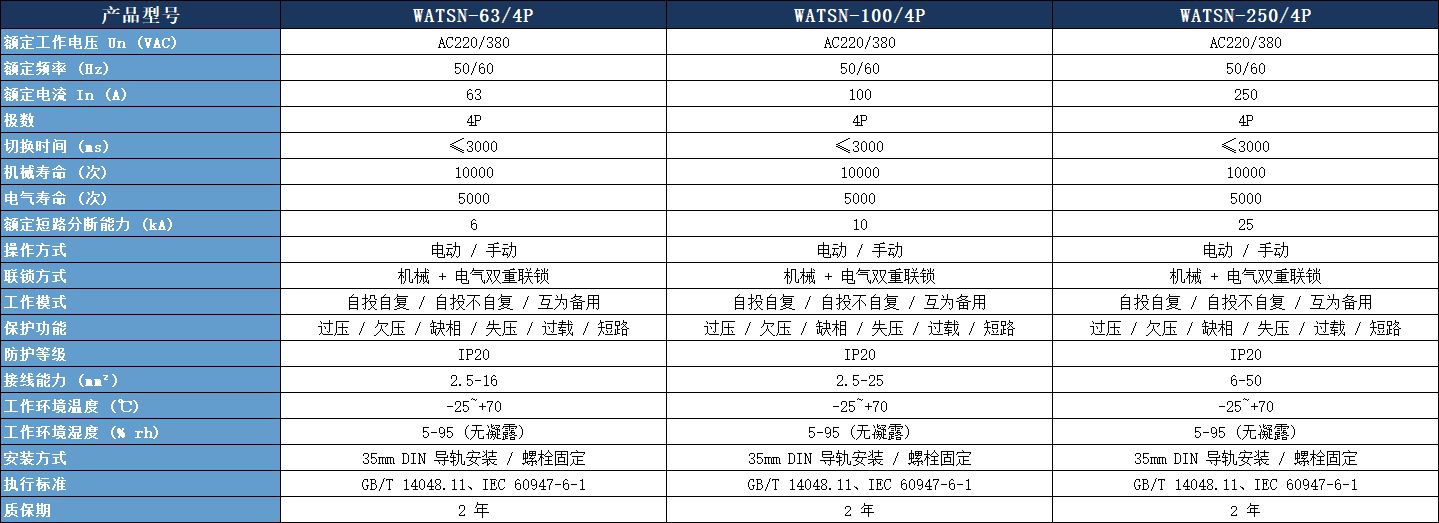

CB 級雙電源轉換開關技術參數

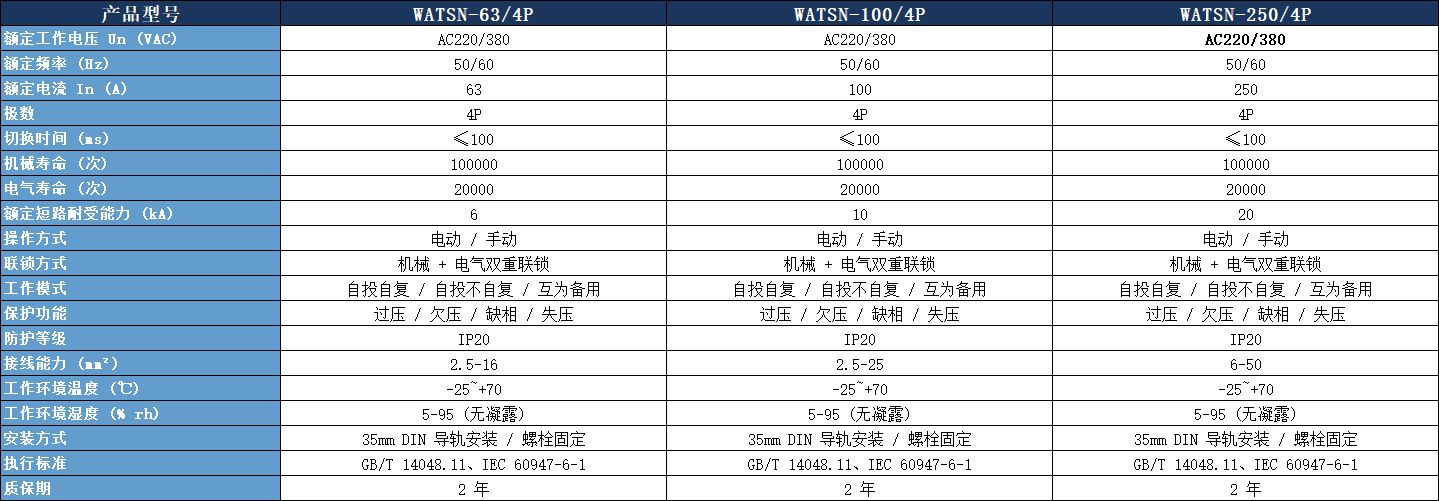

PC 級雙電源轉換開關技術參數
核心技術優勢：
雙重聯鎖保護：機械聯鎖與電氣聯鎖雙重保障，徹底杜絕兩路電源同時接通的短路風險，確保切換過程絕對安全。
智能電源監測：實時檢測兩路電源的電壓、頻率、相位參數，精準判斷電源故障，避免誤切換。
多種工作模式：支持自投自復、自投不自復、手動控制、遠程控制、緊急停止等多種工作方式，滿足不同應用需求。
長壽命設計：采用優質銀合金觸點和高強度工程塑料，PC 級產品機械壽命≥10 萬次，電氣壽命≥2 萬次，長期運行穩定可靠。
完善的保護功能：具備過壓、欠壓、缺相、過頻、欠頻保護功能，CB 級產品額外提供過載、短路保護，有效保護后端用電設備。
消防聯動接口：可選配 DC24V 消防信號接口，可與火災自動報警系統無縫對接，滿足消防規范要求。
選型指南：
選型步驟：
確定負載性質：消防負荷、關鍵工業負荷優先選擇 PC 級；一般民用負荷可選擇 CB 級。
計算額定電流：根據負載總功率計算額定電流，選擇額定電流大于計算電流 1.25 倍的產品。
確定極數：TN-S 系統、TT 系統必須選擇 4P；TN-C 系統可選擇 3P。
選擇工作模式：無人值守場所選擇自投自復；需要人工干預的場所選擇自投不自復。
確認特殊功能：是否需要消防聯動、遠程通訊、發電機啟動信號等功能。
PC 級與 CB 級核心參數對比：
| 對比項目 | PC 級雙電源轉換開關 | CB 級雙電源轉換開關 |
| 結構組成 | 一體式專用切換機構 | 兩臺斷路器 + 機械聯動 |
| 短路分斷能力 | 無 | 有 |
| 短路耐受能力 | 高 | 中 |
| 轉換速度 | 快 (≤100ms) | 中 (1-3 秒) |
| 機械壽命 | 長 (≥10 萬次) | 中 (≥1 萬次) |
| 保護功能 | 電源故障保護 | 電源故障保護 + 過載短路保護 |
| 適用負載 | 關鍵負荷、消防負荷 | 一般民用負荷 |
| 價格 | 較高 | 較低 |
常見型號區別：
WATSG-100/4P 和 WATSN-100/4P 區別：WATSG 系列是 WATSN 系列的升級款，采用更先進的勵磁驅動技術，切換速度更快，短路耐受能力更強。
ATNS-100/4P 和 WATSN-100/4P 區別：ATNS 系列是經濟型雙電源轉換開關，保留核心功能，價格更具優勢，適合對成本敏感的項目。
ATS-100/4P 是什么：ATS 是雙電源轉換開關的通用縮寫，ATS-100/4P 泛指額定電流 100A、4 極的雙電源轉換開關。
典型應用場景：
醫療行業：醫院手術室、ICU、急診室、醫療設備供電系統
商業建筑：商場、超市、酒店、寫字樓、商業綜合體
工業領域：自動化生產線、數控機床、化工設備、冶金系統
建筑行業：高層建筑、住宅小區、學校、醫院
交通行業：機場、火車站、地鐵站、高速公路收費站
消防行業：消防水泵、消防風機、應急照明、防火卷簾門
金融行業：銀行營業廳、證券交易所、數據中心
能源行業：發電廠、變電站、新能源發電系統
常見疑問解答：
問：WATSN-100/4P 什么型號？
答：WATSN-100/4P 是萬高型雙電源轉換開關的標準型號，殼架電流 100A，4 極，適用于三相四線制系統。邦華電氣提供 PC 級和 CB 級兩種類型供您選擇。
問：WATSN-100/4P 的轉換時間是多少？
答：PC 級 WATSN-100/4P 轉換時間≤100ms，CB 級 WATSN-100/4P 轉換時間≤3 秒。如需更快的轉換速度，建議選擇 PC 級產品。
問：常用電源和備用電源可以都是發電機嗎？
答：可以。本系列產品支持兩路市電、市電 + 發電機、兩路發電機等多種電源組合方式。
問：雙電源轉換開關需要定期維護嗎？
答：建議每 6 個月進行一次手動切換試驗，檢查開關動作是否正常；每年進行一次全面檢查，清潔觸點和機構。
問：消防專用雙電源轉換開關與普通產品有什么區別？
答：消防專用產品具備消防聯動功能，支持 DC24V 消防信號控制，并且過載時只報警不跳閘，確保消防設備在緊急情況下能夠持續運行。
問：如何選擇 3P 還是 4P 的雙電源轉換開關？
答：TN-S 系統、TT 系統必須選擇 4P 產品，以確保中性線的可靠切換；TN-C 系統可選擇 3P 產品。
問：WATSN-100/4P 的質保期是多久？
答：邦華電氣所有 WATSN 系列雙電源轉換開關均提供 2 年質保服務，質保期內非人為損壞免費維修或更換。
邦華電氣專注于低壓電氣領域十余年，擁有完善的雙電源轉換開關產品線和專業的技術服務團隊。我們不僅為您提供高品質的 WATSN-100/4P、WATSN-63/4P、WATSN-250/4P、WATSG-100/4P、ATNS-100/4P、ATS-100/4P 等產品，還為您提供從選型設計到安裝調試的一站式解決方案。
無論您是進行新建項目還是改造升級，我們都能為您量身定制最適合的供電保障方案。如需了解更多 WATSN-100/4P 參數信息或獲取詳細的產品手冊，請聯系我們的銷售工程師，我們將竭誠為您服務。
