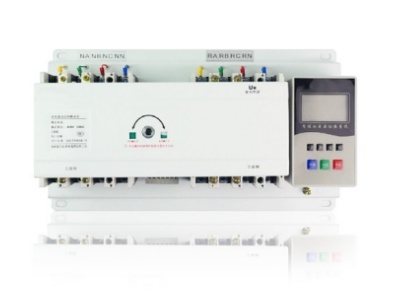

TX3-16A/4P雙電源轉換開關核心概述：

在現代電力系統中，供電中斷意味著生產停滯、數據丟失甚至生命安全受到威脅。邦華電氣 TX3 系列雙電源轉換開關專為解決兩路電源自動切換問題而設計，當常用電源出現欠壓、過壓、缺相或斷電時，能在毫秒級時間內自動將負載切換至備用電源，確保重要設備不間斷運行。

TX3-16A/4P作為小電流規格的明星產品，憑借緊湊的體積、可靠的性能和極高的性價比，成為住宅配電、小型商業場所、機房分支回路等場景的首選。同時，我們提供完整的 TX3 系列產品矩陣：CB 級覆蓋 TX3-6A/2P,TX3-6A/3P,TX3-6A/4P 至 TX3+-250A/2P,TX3+-250A/3P,TX3+-250A/4P 全系列，PC 級覆蓋 TX3 PC-16A/2P,TX3 PC-16A/3P，TX3 PC-16A/4P 至 TX3 PC-630A/3P，TX3 PC-630A/4P 全系列，滿足您不同電流等級和應用場景的需求。

TX3 系列產品全型號：

PC 級雙電源轉換開關

PC 級雙電源轉換開關僅具備電源轉換功能，不具備過電流保護能力，需配合上游斷路器使用。其核心優勢在于極高的短時耐受電流能力和機械可靠性，能夠承受短路電流沖擊而不損壞，確保在故障情況下仍能可靠接通回路。邦華電氣 PC 級主力產品為TX3 PC 系列，覆蓋 16A 至 630A 全電流規格，廣泛應用于消防、醫療、數據中心等對供電連續性要求極高的關鍵場所。

CB 級雙電源轉換開關

CB 級雙電源轉換開關集成了斷路器的保護功能，既能實現電源自動轉換，又能對下游負載提供過載和短路保護。其主觸頭能夠接通并分?jǐn)喽搪冯娏鳎邆溥x擇性保護特性，可簡化配電系統設計。邦華電氣 CB 級產品包含TX3、TX3 + 兩大系列，覆蓋 6A 至 250A 全電流規格，適用于需要同時滿足轉換和保護需求的各類配電場景。

CB 級與 PC 級雙電源轉換開關應該怎么選？

TX3 系列核心技術參數：

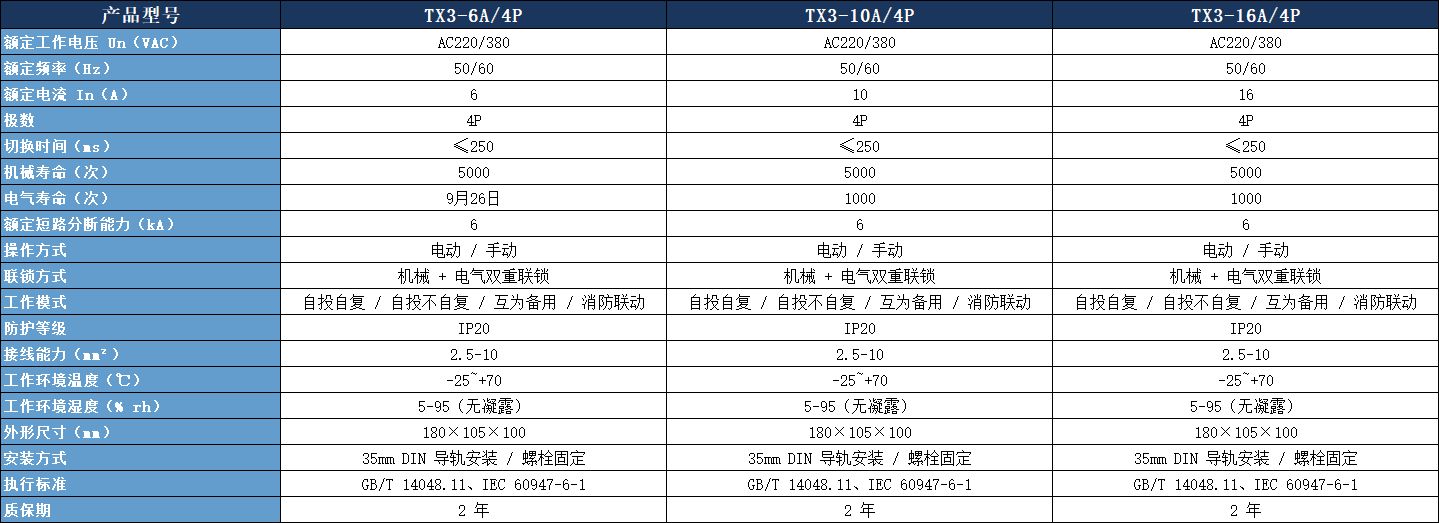

CB 級保護型雙電源轉換開關參數表：

PC 級隔離型雙電源轉換開關參數表：

按應用場景選型：

? 必須選 PC 級的場景（不選會有合規風險）

所有消防系統負荷：消防水泵、排煙風機、防火卷簾、應急照明、火災報警控制器

醫療關鍵負荷：手術室、ICU、CCU、生命支持設備、急診搶救室

數據中心核心負荷：服務器機房、網絡核心交換機、UPS 輸入側

化工、礦山等易燃易爆場所的應急供電系統

任何不允許因過載而切斷應急電源的重要場所

? 優先選 CB 級的場景（性價比最高）

一般工業負荷：普通生產線、空壓機、水泵、風機

商業建筑負荷：商場照明、中央空調、電梯、辦公設備

民用住宅負荷：小區公共照明、水泵房、配電室

對保護功能要求高，且斷電不會造成重大損失的場所

特殊工況選型補充說明

發電機備用電源系統：優先選 PC 級，避免發電機啟動瞬間的沖擊電流導致 CB 級誤脫扣

頻繁切換場景：如每天多次切換的備用電源系統，選 PC 級（機械壽命更長）

預算有限但需消防合規：可采用 "PC 級雙電源 + 上級斷路器" 的組合，比同電流 CB 級僅高 10% 左右

遠程監控需求：兩者均可配置智能型控制器，實現遠程狀態監測和手動切換

選型避坑提醒：

? 不要為了省錢在消防負荷上使用 CB 級雙電源，消防驗收時會被直接判定為不合格

? 不要認為 CB 級有保護就可以省略上級斷路器，上級斷路器可提供后備保護

? 不要盲目追求最快轉換速度，大多數場景 150ms 以內的轉換時間完全足夠

TX3 系列雙電源核心產品優勢：

雙重聯鎖，絕對安全

所有 TX3 系列產品均采用機械 + 電氣雙重聯鎖設計，徹底杜絕兩路電源同時合閘的風險，從根本上保障配電系統安全。機械聯鎖采用高強度合金材質，使用壽命長，動作可靠；電氣聯鎖采用獨立控制回路，響應速度快，抗干擾能力強。

智能控制，多種模式

內置高性能微處理器控制器，支持自投自復、自投不自復、互為備用、消防聯動四種工作模式，可通過面板按鍵輕松切換。控制器實時監測兩路電源的電壓、頻率狀態，異常時自動發出切換指令，同時具備過壓、欠壓、缺相保護功能。

安裝便捷，維護簡單

采用標準 35mm DIN 導軌安裝方式，同時支持螺栓固定，兼容絕大多數配電箱柜體。模塊化設計，接線端子清晰標識，TX3-16A/4P 說明書提供詳細的安裝步驟和接線圖，普通電工即可快速完成安裝調試。日常維護僅需定期檢查切換動作是否正常，無需復雜操作。

寬溫設計，適應惡劣環境

工作環境溫度范圍為 - 25℃~+70℃，濕度范圍為 5%-95%（無凝露），能夠在高溫、高濕、低溫等惡劣環境下穩定運行，適用于全國各地不同氣候條件的安裝場所。

TX3 系列雙電源典型應用案例：

住宅配電系統：TX3-16A/4P 廣泛應用于小區單元樓公共照明、電梯機房、水泵房等場所，確保居民基本生活用電不受影響

小型商業場所：便利店、理發店、辦公室等使用 TX3-32A/4P 或 TX3-63A/4P，保障收銀系統、照明、空調等設備連續運行

機房分支回路：服務器機房的單個機柜或網絡設備使用 TX3 PC-16A/4P，配合 UPS 系統實現雙重電源保障

工業輔助設備：空壓機、冷卻水泵等非關鍵工業設備使用 TX3 系列 CB 級產品，性價比高，保護功能完善

常見問題解答：

Q1：什么是雙電源轉換開關？

雙電源轉換開關（ATSE）是一種用于在兩路電源之間自動切換的電氣設備，當常用電源出現故障時，能自動將負載切換至備用電源，確保供電連續性。詳細選型建議請參考本文第 4 章《CB 級與 PC 級雙電源轉換開關選型決策指南》。

Q2：TX3-16A/4P 參數中的切換時間≤250ms 是什么意思？

指從常用電源故障發生到負載完全切換至備用電源的時間不超過 250 毫秒，這個時間對于絕大多數用電設備來說是可以接受的，不會導致設備停機或數據丟失。PC 級 TX3 PC-16A/4P 切換時間更快，僅需≤150ms。

Q3：如何獲取TX3-16A/4P 說明書和接線圖？

您可以在邦華電氣官網下載中心下載電子版說明書和接線圖，也可以聯系我們的客服人員，我們將免費為您提供紙質版資料。

Q4：TX3 系列產品的質保期是多久？

邦華電氣所有 TX3 系列雙電源轉換開關產品均提供2 年質保，質保期內如因產品質量問題出現故障，我們將免費為您維修或更換。

Q5：CB 級和 PC 級雙電源可以互換使用嗎？

不可以。兩者的設計理念和應用場景不同，特別是消防負荷必須使用 PC 級產品，否則會存在合規風險和安全隱患。

Q6：TX3 雙電源轉換開關價格是多少？

產品價格根據型號、電流等級和配置不同有所差異，您可以聯系我們的銷售工程師獲取最新報價單，批量采購可享受更多優惠。

邦華電氣專注于電氣安全領域十余年，是專業的雙電源轉換開關生產廠家。我們提供從產品選型、技術支持到安裝指導的一站式服務，所有產品均通過國家權威機構檢測，質量可靠。

如需了解更多 TX3 系列產品信息，或獲取定制化的供電解決方案，請聯系我們的銷售工程師，我們將竭誠為您服務。
