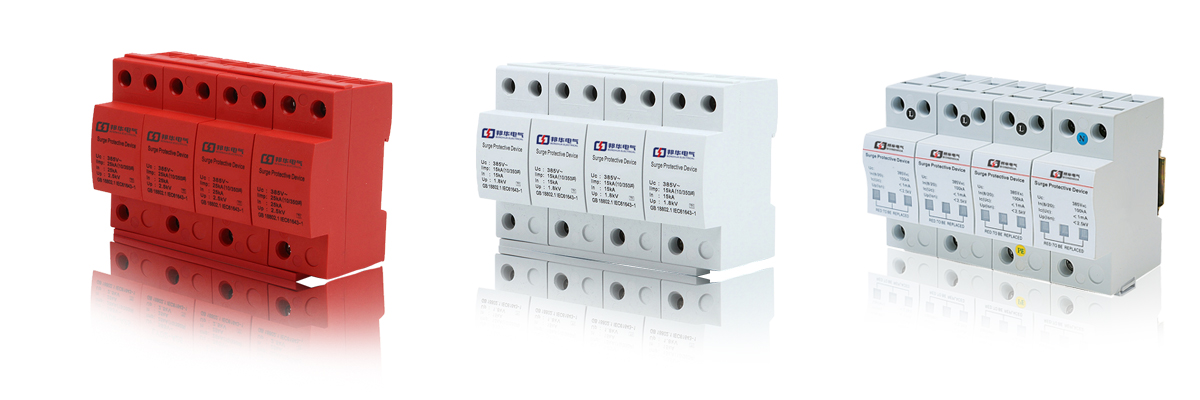

GPU1-C100/385/4P 過電壓浪涌保護器
閱讀次數：1492 發布時間：2020-08-13
產品簡介
GPU1-C系列電涌保護器適用于交流50Hz(60Hz),額定工作電壓為220V/380V的配電系統中,可廣泛應用于建筑物和工廠供電系統的電源保護,主要安裝在電氣系統的各級配電柜中,對直擊雷、感應雷和操作過電壓等能抑制其瞬態過電壓幅值,泄放電涌能量,從而保護系統電路和用電設備。
產品特點
◇限壓型電涌保護器
◇多等級組合方式應用各種類供電系統
◇更換方便-無需停電可更換保護模塊
◇故障顯示-各模塊均帶顯示告警功能
◇遠程監控一-帶有遠程告警裝置,方便遠程監控(可選)
◇防誤插功能一底座和模塊均帶有限位裝置
◇保護模式-各模塊均帶有熱脫扣裝置
◇自鎖卡扣-防止模塊在震動環境下的松動，應用在充電樁、風電等設備中。
技術參數
產品型號 | GPU1-C20 | GPU1-C40 | GPU1-C60 | GPU1-C80 | GPU1-C100 | |
最大持續工作電壓Uc（V） | 385/460 | 385/460 | 385/460 | 385/460 | 385/460 | |
標稱放電電流In（8/20）kA 最大放電電流Imax（8/20）kA | 10 20 | 20 40 | 30 60 | 40 80 | 60 100 | |
電壓保護水平 Up（kV） | L/N-PE | 1.2 | 1.6/1.8 | 2.0/2.2 | 2.2/2.5 | 2.5/3.0 |
N-PE | 1.0 | 1.2/1.2 | 1.5/1.5 | 2.0/2.0 | 2.5/2.5 | |
后備保護器（SCB） | GP-BP/20 | GP-BP/40 | GP-BP/60 | GP-BP/80 | GP-BP/100 | |
防護等級 溫度范圍 | IP20 -40℃ - +85℃ | |||||
阻燃等級 | V0 | |||||
接線能力 | 6～25mm2 | |||||
相對濕度 組合方式 | ≤95％ 1P/2P/3P/4P | |||||
1P+N/3P+N | ||||||
遠程遙信接點* | 可選 | |||||
遙信觸點性能 | 開關切換觸點 | |||||
遙信端子導線截面 | 1.5mm2 | |||||
浪涌選配熔斷/斷路器選型參數表：
浪涌Imax： | 20KA | 40KA | 60KA | 80KA | 100KA | 200KA | A25 | A50 |
選配熔斷器 | 16A | 16A | 32A | 32A | 63A | 63A | 63A | 63A |
選配斷路器 | 20A | 25A | 32A | 40A | 63A | 80A | 100A | 100A |
選擇導線mm2 | 6 | 6 | 10 | 10 | 16 | 16 | 16 | 16 |
浪涌UC： | 220V、385V、400V、420V、690V | 275V、385V | ||||||
浪涌Up： | 1.2KV2.8KV | |||||||
組合方式 | 1P、1P+N、2P、3P、3P+N、4P | |||||||
響應時間 | ≤25ns(tA) | |||||||
浪涌接線圖： GPU1-C20、GPU1-C40、GPU1-C60、GPU1-C80、GPU1-C100
