?DK-T1,DK-T2,DK-T3 后備保護器（SCB）
閱讀次數：2360 發布時間：2020-09-02
后備保護器（SCB）：DK-T1 DK-T2 DK-T3
SPD外部專用脫離器 DK-T系列
產品介紹
依據相關標準（GB/T18802.12一2014和GB50057）相關規定，電涌保護 器（簡稱:SPD）回路前端必須串聯短路 脫扣裝置。由于熔斷器和斷路器不能與 SPD協調配合，當SPD失效或短路時，仍 有可能發生火災和設備遭雷擊損壞的事 故﹔而后備保護器（簡稱:SCB）專為 SPD設計，大雷電沖擊下不分斷，SPD發 生故障后小工頻電流流過迅速分斷，能 有效消除相關隱患。
產品參數
電氣 | 額定工作電壓U。 | AC230V |
額定絕緣電壓U | AC400V | |
沖擊耐受能力 | 見型號表 | |
工頻動作電流I。 | 3A | |
額定極限短路分斷能力Ia | 100kA/65kA | |
工頻短路電流分斷時間T。 | <10ms | |
外觀 | 外殼防護材質 | PA |
外殼阻燃等級 | UL94V--0 | |
外殼防護等級 | IP20 | |
外殼顏色 | 灰白色 | |
安裝 | 安裝方式 | 35mm電氣導軌 |
接線端口數量 | 2P | |
接口類型 | 壓線框接線柱 | |
螺栓規格 | M7 | |
連接導線(BVR)截面 | 6mm2~25mm2 |
型號表
DK-T1(1P) | 30kA(10/350μs) | 100kAV/65kA | 100X36X66 |
DK-T2(1P) | 80kA(8/20μs) | 50kAV35kA | 100X18X66 |
DK-T3(1P) | 40kA(8/20μs) | 35kA/15kA | 100X18X66 |

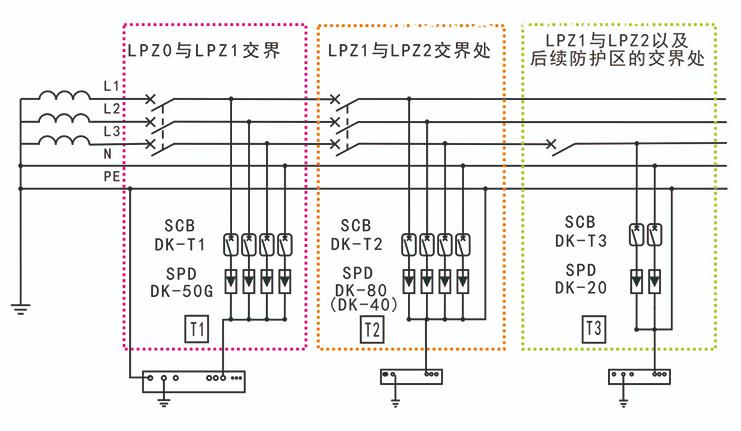

安裝示意圖
