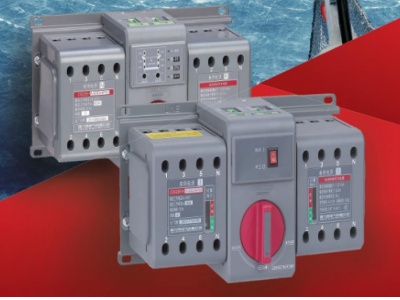

HYQ1-100A/4P 雙電源轉換開關 —— 邦華電氣 CB 級保護集成型電源切換專家
HYQ 系列雙電源轉換開關概述：
邦華電氣 HYQ 系列雙電源轉換開關 (ATSE) 嚴格按照 GB/T 14048.11 及 IEC 60947-6-1 標準設計制造，用于交流 50/60Hz、額定電壓 AC220/380V 的低壓配電系統中，實現兩路電源 (市電 - 市電或市電 - 發電機) 的自動或手動切換。當常用電源出現故障 (停電、欠壓、過壓、缺相) 時，系統自動將負載切換至備用電源；當常用電源恢復正常后，自動切換回常用電源供電，確保關鍵負載不間斷運行。

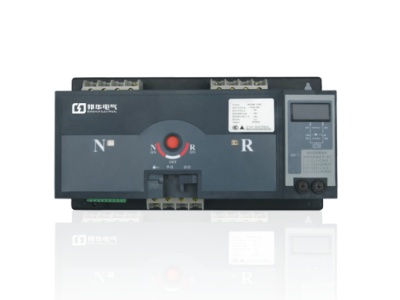

HYQ1-100A/4P作為 CB 級雙電源轉換開關的明星產品，由兩臺塑殼斷路器加機械聯鎖機構組成，集成了電源轉換與過載、短路保護功能，無需額外配置保護電器，安裝便捷、成本經濟。全系列產品具備機械與電氣雙重聯鎖保護，徹底杜絕兩路電源并聯風險，轉換平穩可靠，無電流沖擊。支持手動 / 自動雙模式操作，配備清晰的狀態指示燈與智能控制器，可實現遠程監控與數據上傳，廣泛應用于對供電可靠性要求高的各類場所。
HYQ 系列雙電源轉換開關核心產品系列與型號大全：

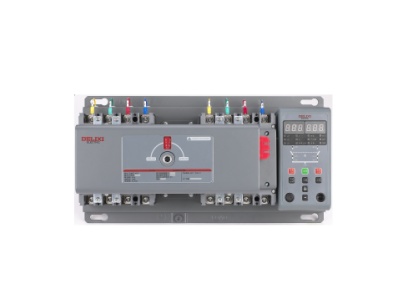

PC 級雙電源轉換開關
PC 級雙電源轉換開關僅具備電源轉換功能，不具備過電流保護能力，需配合上游斷路器使用。其核心優勢在于極高的短時耐受電流能力和機械可靠性，能夠承受短路電流沖擊而不損壞，確保在故障情況下仍能可靠接通回路。邦華電氣 PC 級主力產品為HYQ2 系列，覆蓋 63A 至 800A 全電流規格，廣泛應用于消防、醫療、數據中心等對供電連續性要求極高的關鍵場所。
| 產品系列 | 完整產品型號 | 執行元件 | 主要特點 | 典型應用 |
| HYQ2 | HYQ2-63A/2P、HYQ2-63A/3P、HYQ2-63A/4P、HYQ2-100A/2P、HYQ2-100A/3P、HYQ2-100A/4P、HYQ2-160A/2P、HYQ2-160A/3P、HYQ2-160A/4P、HYQ2-250A/2P、HYQ2-250A/3P、HYQ2-250A/4P、HYQ2-400A/3P、HYQ2-400A/4P、HYQ2-630A/3P、HYQ2-630A/4P、HYQ2-800A/3P、HYQ2-800A/4P | 專用隔離開關 | 零飛弧設計，兩路電源獨立滅弧，機械電氣雙重聯鎖，標配基礎型控制器，支持手動 / 自動雙操作模式，短時耐受電流能力優異 | 商業建筑、工業廠房、智能化配電系統、醫院普通回路、出口項目 |
核心特點：
轉換時間≤100ms，滿足敏感負載供電需求
額定限制短路電流可達 50kA，抗短路能力強
機械壽命≥10000 次，電氣壽命≥5000 次
具備隔離功能，檢修安全方便
可選配消防聯動、遠程控制功能
CB 級雙電源轉換開關
CB 級雙電源轉換開關集成了斷路器的保護功能，既能實現電源自動轉換，又能對下游負載提供過載和短路保護。其主觸頭能夠接通并分斷短路電流，具備選擇性保護特性，可簡化配電系統設計。邦華電氣 CB 級主力產品為HYQ1 系列，覆蓋 63A 至 800A 全電流規格，適用于需要同時滿足轉換和保護需求的各類配電場景。
| 產品系列 | 完整產品型號 | 執行元件 | 主要特點 | 典型應用 |
| HYQ1 | HYQ1-63A/2P、HYQ1-63A/3P、HYQ1-63A/4P、HYQ1-100A/2P、HYQ1-100A/3P、HYQ1-100A/4P、HYQ1-160A/2P、HYQ1-160A/3P、HYQ1-160A/4P、HYQ1-250A/2P、HYQ1-250A/3P、HYQ1-250A/4P、HYQ1-400A/3P、HYQ1-400A/4P、HYQ1-630A/3P、HYQ1-630A/4P、HYQ1-800A/3P、HYQ1-800A/4P | 塑殼斷路器本體 | 一體化成套設計，具備高限流特性和經濟的選擇性，可配置多種脫扣器，支持自投自復、自投不自復、互為備用三種模式 | 民用建筑、商業建筑、工業廠房的各級配電回路、消防設備供電 |
核心特點：
集成過載、短路保護功能，保護與轉換一體化
斷路器可單獨更換，維護方便
具備過壓、欠壓、缺相檢測功能
支持自動返回與手動返回兩種模式
體積緊湊，節省安裝空間

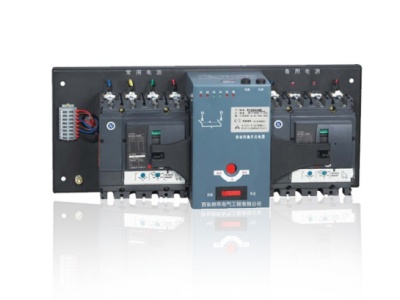

經濟型雙電源轉換開關
經濟型雙電源轉換開關針對預算有限的通用配電場景設計，在保證基本轉換功能和可靠性的前提下，優化了產品結構和成本，具備極高的性價比。其操作簡單、安裝便捷，能夠滿足大多數普通負荷的雙電源供電需求。邦華電氣經濟型主力產品為HYQ3 系列，覆蓋 32A 至 250A 全電流規格，是民用和小型工業項目的理想選擇。
| 產品系列 | 完整產品型號 | 執行元件 | 主要特點 | 典型應用 |
| HYQ3 | HYQ3-32A/2P、HYQ3-32A/3P、HYQ3-32A/4P、HYQ3-63A/2P、HYQ3-63A/3P、HYQ3-63A/4P、HYQ3-100A/2P、HYQ3-100A/3P、HYQ3-100A/4P、HYQ3-250A/2P、HYQ3-250A/3P、HYQ3-250A/4P | 專用隔離開關 | 高性價比通用型，結構緊湊，導軌式安裝便捷，機械電氣雙重聯鎖，支持基礎的手動 / 自動轉換功能，維護簡單 | 住宅配電、小型商鋪、辦公樓末端回路、照明系統、普通動力設備供電 |
核心特點：
高性價比，降低項目成本
基本功能齊全，滿足常規需求
安裝簡便，維護成本低
符合國家相關標準，安全可靠
HYQ 系列雙電源轉換開關技術參數表：

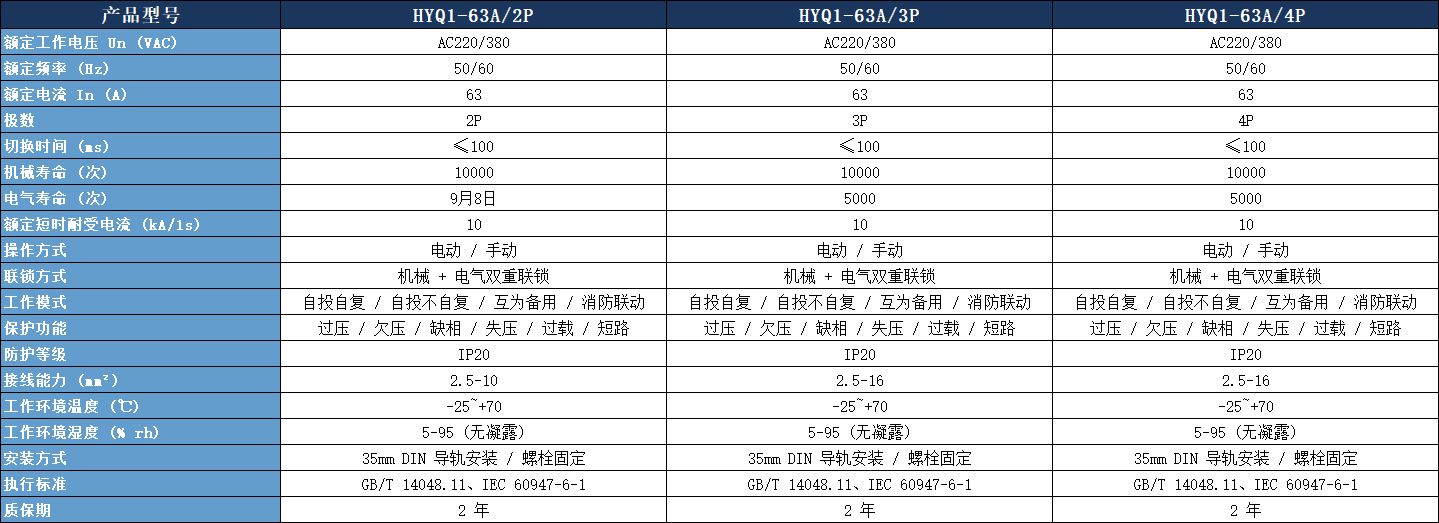

CB 級雙電源轉換開關 (HYQ1 系列) 技術參數

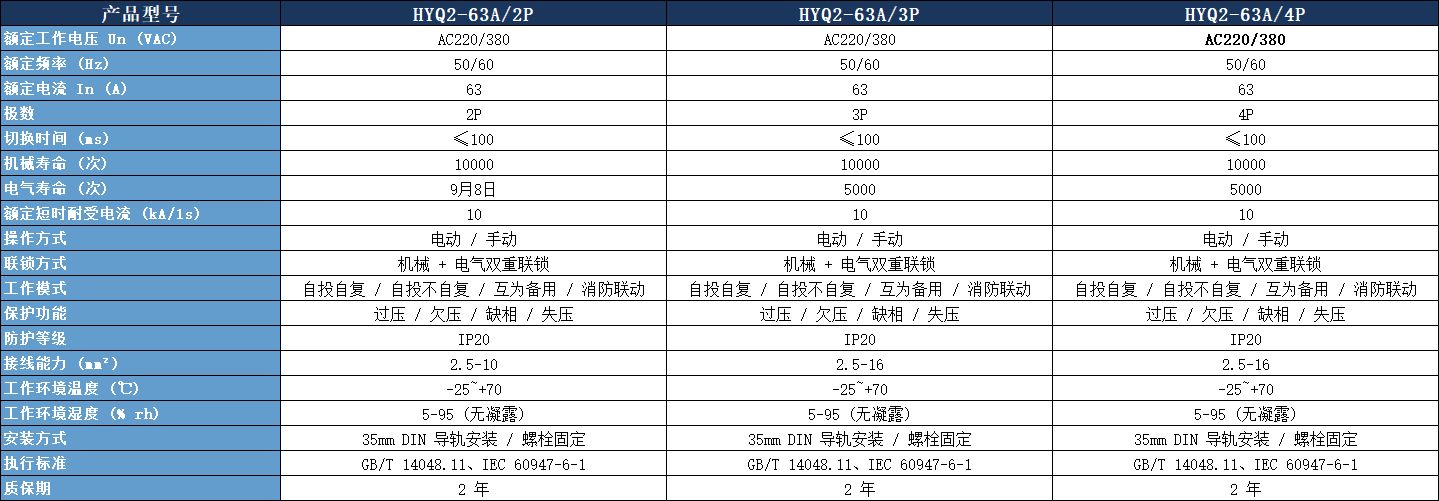

PC 級雙電源轉換開關 (HYQ2 系列) 技術參數
典型應用場景：
消防系統：消防水泵、排煙風機、應急照明、消防電梯等消防負荷
數據中心：服務器機房、網絡設備、UPS 系統等關鍵 IT 設施
工業生產：生產線、自動化設備、控制系統等不能中斷生產的場所
商業建筑：商場、酒店、寫字樓、醫院、學校等人員密集場所
交通運輸：機場、火車站、地鐵站、高速公路收費站等交通樞紐
市政工程：路燈、污水處理廠、自來水廠、燃氣站等市政設施
雙電源選型指南：
| 選型因素 | CB 級 ATSE (HYQ1 系列) | PC 級 ATSE (HYQ2 系列) | 經濟型 ATSE (HYQ3 系列) |
| 轉換速度要求 | 中 (≤100ms) | 高 (≤100ms，部分高速型≤50ms) | 中 (≤150ms) |
| 保護功能需求 | 自帶過載、短路保護 | 需上級配置保護電器 | 自帶基本保護功能 |
| 額定電流范圍 | 63A~800A | 63A~800A | 32A~250A |
| 適用負載類型 | 普通照明、動力負載 | 敏感負載、消防負荷 | 一般民用負載 |
| 成本預算 | 經濟 | 較高 | 最低 |
選型建議：
對斷電時間敏感的場所 (如數據中心、醫療設備) 優先選擇 HYQ2 系列 PC 級
預算有限、負載對斷電不敏感的場所可選擇HYQ1-100A/4P等 CB 級產品
中小型民用項目、對成本敏感的場景選擇 HYQ3 系列經濟型
需要遠程監控與智能化管理的場所可在基礎型號上選配智能控制器
常見疑問解答 ：
Q1: HYQ1-100A 是什么意思？HYQ1-100A 什么型號？
A: HYQ1-100A 是邦華電氣 HYQ1 系列 CB 級雙電源轉換開關的型號標識。其中：HYQ 代表邦華電氣雙電源轉換開關系列，1 代表 CB 級產品，100A 代表額定電流為 100 安培。完整型號如HYQ1-100A/4P表示額定電流 100A、4 極的 CB 級雙電源轉換開關。
Q2: HYQ1 系列 CB 級和 HYQ2 系列 PC 級雙電源轉換開關有什么本質區別？
A: HYQ1 系列 CB 級由兩臺斷路器組成，集成了過載、短路保護功能，轉換速度相對較慢，但無需額外配置保護電器；HYQ2 系列 PC 級是專職轉換開關，只負責電源切換，沒有保護功能，轉換速度快、可靠性高，適用于對斷電時間敏感的關鍵負載。
Q3: HYQ1-100A/4P 的轉換時間是多少？
A: HYQ1-100A/4P的轉換時間≤100ms，能夠滿足大多數商業建筑與工業配電場景的供電需求。如果您需要更快的轉換速度，可以選擇 HYQ2 系列 PC 級產品，部分高速型可達到 50ms 以內。
Q4: 雙電源轉換開關需要定期維護嗎？
A: 建議每 6 個月進行一次檢查，主要檢查觸頭磨損情況、聯鎖機構是否靈活、接線端子是否松動；每年進行一次全面的功能測試，確保切換可靠。邦華電氣提供終身技術支持與維護服務。
Q5: 發電機作為備用電源時，使用 HYQ1-100A/4P 需要注意什么？
A: 需要設置發電機啟動延時與返回延時，確保發電機有足夠的啟動與穩定時間；同時要注意相序匹配，避免因相序錯誤導致設備損壞。HYQ1-100A/4P支持相序檢測功能，可有效避免此類問題。
Q6: 邦華電氣 HYQ1-100A/4P 提供多長時間的質保？
A: 我們提供標準 2 年質保服務，可根據客戶需求延長至 3 年或 5 年；同時提供終身技術支持與維護服務，確保您的設備長期穩定運行。
邦華電氣專注于低壓電氣安全領域十余年，擁有完善的研發、生產與服務體系。我們的 HYQ 系列雙電源轉換開關產品已成功應用于全國數千個工程項目，憑借穩定可靠的性能與優質的服務贏得了廣大客戶的信賴。HYQ1-100A/4P作為我們的明星產品，以其高性價比、高可靠性與完善的保護功能，成為眾多項目的首選。
無論您是進行新建項目設計還是老舊系統改造，我們都能為您提供量身定制的雙電源轉換解決方案。如需了解更多HYQ1-100A/4P 參數、HYQ1-100A/4P 接線圖或獲取詳細的技術資料，請聯系我們的銷售工程師，我們將竭誠為您服務。
