RDS1-63A/4P 雙電源轉換開關 (ATS)—— 以穩定保障運行

RDS 系列雙電源轉換開關概述：

邦華電氣 RDS 系列雙電源轉換開關 (ATSE) 嚴格按照 GB/T 14048.11 及 IEC 60947-6-1 標準設計制造，用于交流 50/60Hz、額定電壓 AC220/380V 的低壓配電系統中，實現兩路電源 (市電 - 市電或市電 - 發電機) 的自動或手動切換。

當常用電源出現停電、欠壓、過壓、缺相故障時，系統自動將負載切換至備用電源；當常用電源恢復正常后，自動切換回常用電源供電，確保關鍵負載不間斷運行。RDS1-63A/4P作為 CB 級雙電源轉換開關的明星產品，集成了電源轉換與過載、短路保護功能，是中小型配電系統的理想選擇。

全系列產品具備機械與電氣雙重聯鎖保護，徹底杜絕兩路電源并聯風險，轉換平穩可靠，無電流沖擊。支持手動 / 自動雙模式操作，配備清晰的狀態指示燈，廣泛應用于對供電可靠性要求高的各類場所。

RDS 系列雙電源轉換開關核心產品系列與型號大全：

PC 級雙電源轉換開關

PC 級雙電源轉換開關僅具備電源轉換功能，不具備過電流保護能力，需配合上游斷路器使用。其核心優勢在于極高的短時耐受電流能力和機械可靠性，能夠承受短路電流沖擊而不損壞，確保在故障情況下仍能可靠接通回路。邦華電氣 PC 級主力產品為RDS2 系列，覆蓋 63A 至 800A 全電流規格，廣泛應用于消防、醫療、數據中心等對供電連續性要求極高的關鍵場所。

CB 級雙電源轉換開關

CB 級雙電源轉換開關集成了斷路器的保護功能，既能實現電源自動轉換，又能對下游負載提供過載和短路保護。其主觸頭能夠接通并分?jǐn)喽搪冯娏鳎邆溥x擇性保護特性，可簡化配電系統設計。邦華電氣 CB 級主力產品為RDS1 系列，覆蓋 63A 至 800A 全電流規格，適用于需要同時滿足轉換和保護需求的各類配電場景。

經濟型雙電源轉換開關

經濟型雙電源轉換開關針對預算有限的通用配電場景設計，在保證基本轉換功能和可靠性的前提下，優化了產品結構和成本，具備極高的性價比。其操作簡單、安裝便捷，能夠滿足大多數普通負荷的雙電源供電需求。邦華電氣經濟型主力產品為RDS3 系列，覆蓋 32A 至 250A 全電流規格，是民用和小型工業項目的理想選擇。

核心技術參數表：

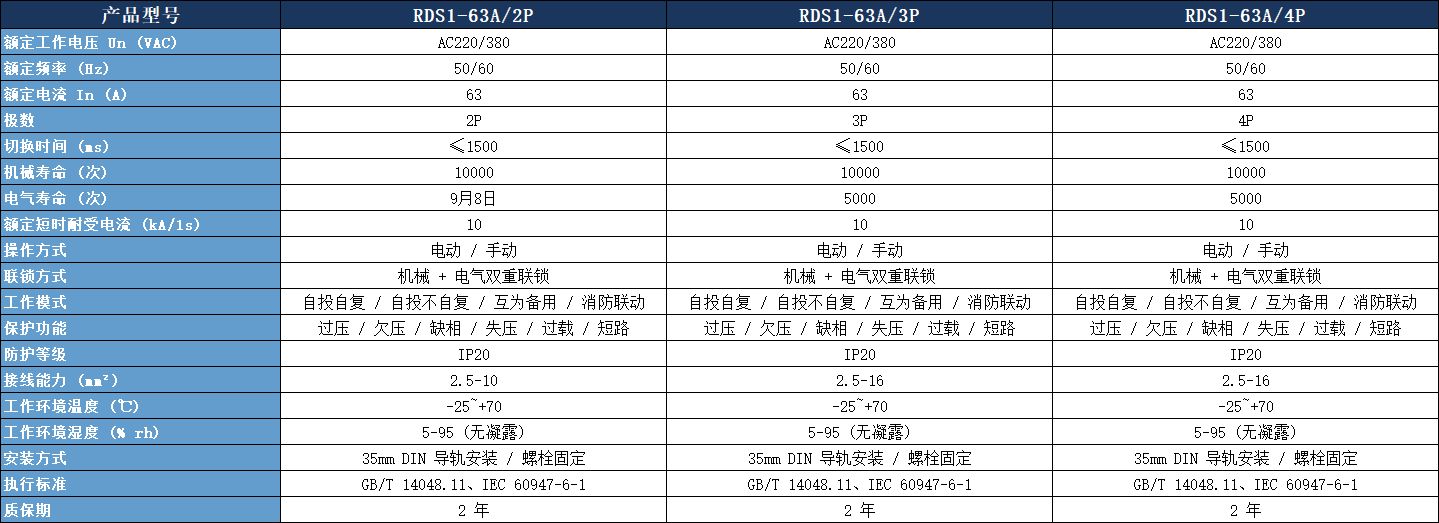

RDS1 系列 CB 級雙電源轉換開關技術參數

核心特點：

1. 集成過載、短路保護功能，保護與轉換一體化

2. 斷路器可單獨更換，維護方便

3. 具備過壓、欠壓、缺相、失壓檢測功能

4. 支持自投自復、自投不自復、互為備用三種模式

5. 體積緊湊，節省安裝空間

6. 可選配消防聯動功能

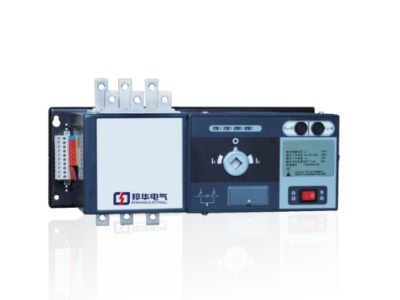

RDS2 系列 PC 級雙電源轉換開關技術參數

核心特點：

1. 轉換時間≤100ms，滿足敏感負載供電需求

2. 額定限制短路電流可達 50kA，抗短路能力強

3. 機械壽命≥10000 次，電氣壽命≥5000 次

4. 具備隔離功能，檢修安全方便

5. 可選配遠程控制功能

RDS1-63A/4P 雙電源轉換開關核心技術優勢：

雙重聯鎖保護：機械聯鎖與電氣聯鎖雙重保障，絕對防止兩路電源并聯，杜絕短路事故

高可靠性設計：采用優質銀合金觸頭與進口元器件，經過嚴格的高低溫、振動、濕熱測試

靈活切換模式：自動、手動、遠程三種操作模式，滿足不同場景需求

寬電壓適應范圍：可在 AC154V~AC286V (單相)、AC266V~AC494V (三相) 范圍內正常工作

完善的保護功能：具備過壓、欠壓、缺相、失壓保護，CB 級產品額外集成過載、短路保護

便捷安裝維護：標準 35mm 導軌安裝或螺栓固定，模塊化設計，更換方便

清晰狀態指示：配備常用電源、備用電源、合閘狀態指示燈，一目了然

典型應用場景：

消防系統：消防水泵、排煙風機、應急照明、消防電梯等消防負荷

商業建筑：商場、酒店、寫字樓、醫院、學校等人員密集場所

工業生產：生產線、自動化設備、控制系統等不能中斷生產的場所

數據中心：服務器機房、網絡設備、UPS 系統等關鍵 IT 設施

交通運輸：機場、火車站、地鐵站、高速公路收費站等交通樞紐

市政工程：路燈、污水處理廠、自來水廠、燃?xì)庹镜仁姓O(shè)施

住宅配電：別墅、高檔小區的應急供電系統

雙電源選型指南：

選型建議：

對斷電時間敏感的場所 (如數據中心、醫療設備) 優先選擇 RDS2 系列 PC 級

預算有限、負載對斷電不敏感的場所可選擇 RDS1 系列 CB 級

小型項目、預算緊張的情況選擇 RDS3 系列經濟型

三相四線制配電系統選擇 4P 型號，如RDS1-63A/4P

三相三線制配電系統選擇 3P 型號，單相系統選擇 2P 型號

常見疑問解答 ：

Q1: RDS1-63A/4P 是什么意思？

A: RDS1 是邦華電氣 CB 級雙電源轉換開關的系列代號，63A 表示額定電流為 63 安培，4P 表示極數為 4 極 (三相四線制)，適用于同時切換三根火線和一根零線的配電系統。

Q2: RDS1-63A/4P 和 RDS2-63A/4P 的區別是什么？

A: RDS1-63A/4P 是 CB 級雙電源轉換開關，集成了過載、短路保護功能；RDS2-63A/4P 是 PC 級雙電源轉換開關，只負責電源切換，沒有保護功能，但轉換速度更快 (≤100ms)。

Q3: 63A 雙電源轉換開關能帶多少千瓦？

A: 在三相 380V 系統中，63A 雙電源轉換開關理論上可帶約 40kW 的負載；在單相 220V 系統中，可帶約 14kW 的負載。實際使用時建議預留 20%~30% 的余量。

Q4: 4P 雙電源轉換開關和 3P 的區別是什么？

A: 4P 雙電源轉換開關同時切換三根火線和一根零線，適用于三相四線制配電系統，可避免零線帶電帶來的安全隱患；3P 雙電源轉換開關只切換三根火線，零線始終連通，適用于三相三線制配電系統。

Q5: 雙電源轉換開關怎么手動切換？

A: 首先將自動 / 手動切換開關撥至手動位置，然后按下常用電源或備用電源的合閘按鈕即可實現手動切換。手動切換時請確保兩路電源均正常，避免帶負荷切換。

Q6: 雙電源轉換開關消防聯動怎么接？

A: 邦華電氣 RDS 系列雙電源轉換開關均配備消防聯動接口，只需將消防控制中心的 24V DC 信號接入對應的消防聯動端子即可。當消防信號觸發時，開關會自動切換至備用電源或斷開非消防負荷。

Q7: 邦華電氣雙電源轉換開關提供多長時間的質保？

A: 我們提供標準2 年質保服務，可根據客戶需求延長至 3 年或 5 年；同時提供終身技術支持與維護服務。

邦華電氣專注于低壓電氣安全領域十余年，擁有完善的研發、生產與服務體系。我們的 RDS 系列雙電源轉換開關產品已成功應用于全國數千個工程項目，憑借穩定可靠的性能與優質的服務贏得了廣大客戶的信賴。

無論您是需要RDS1-63A/4P這樣的標準產品，還是定制化的雙電源轉換解決方案，我們都能滿足您的需求。如需了解更多產品信息或獲取詳細的技術參數、接線圖，請聯系我們的銷售工程師，我們將竭誠為您服務。
