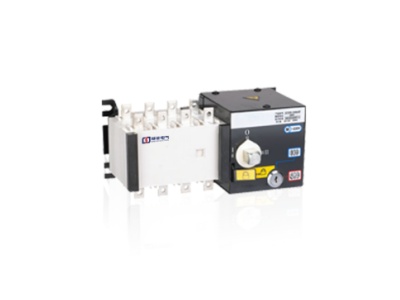

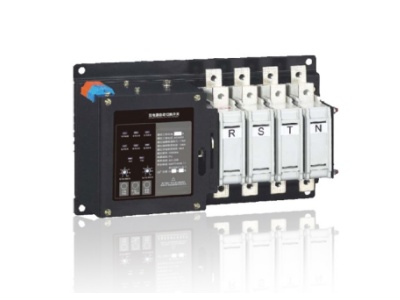

TGM1-ATS-63A/4P 雙電源轉換開關—— 您的電力系統不間斷守護者

TGM1系列雙電源轉換開關概述:

邦華電氣 TGM1-ATS 系列雙電源轉換開關 (ATSE) 嚴格按照 GB/T 14048.11 及 IEC 60947-6-1 標準設計制造，用于交流 50/60Hz、額定電壓 AC220/380V 的低壓配電系統中，實現兩路電源 (市電 - 市電或市電 - 發電機) 的自動或手動無縫切換。當常用電源出現停電、欠壓、過壓、缺相等故障時，系統自動將負載切換至備用電源；當常用電源恢復正常后，自動切換回常用電源供電，確保您的關鍵負載零間斷運行。

全系列產品具備機械與電氣雙重聯鎖保護，徹底杜絕兩路電源并聯風險，轉換平穩可靠，無電流沖擊。支持手動 / 自動雙模式操作，配備清晰的狀態指示燈與智能控制器，可實現遠程監控與數據上傳。其中TGM1-ATS-63A/4P作為 63A 段銷量冠軍，憑借超高性價比與穩定可靠的性能，廣泛應用于各類中小型配電項目，是您末端配電的首選產品。

TGM1系列核心產品系列與型號大全:

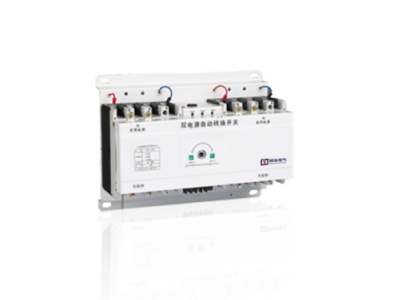

PC 級雙電源轉換開關

PC 級雙電源轉換開關僅具備電源轉換功能，不具備過電流保護能力，需配合上游斷路器使用。其核心優勢在于極高的短時耐受電流能力和機械可靠性，能夠承受短路電流沖擊而不損壞，確保在故障情況下仍能可靠接通回路。邦華電氣 PC 級主力產品為TGQ2 系列，覆蓋 63A 至 800A 全電流規格，廣泛應用于消防、醫療、數據中心等對供電連續性要求極高的關鍵場所。

CB 級雙電源轉換開關

CB 級雙電源轉換開關集成了斷路器的保護功能，既能實現電源自動轉換，又能對下游負載提供過載和短路保護。其主觸頭能夠接通并分斷短路電流，具備選擇性保護特性，可簡化配電系統設計。邦華電氣 CB 級產品包含TGM1-ATS、TGQ1 兩大系列，覆蓋 63A 至 1600A 全電流規格，適用于需要同時滿足轉換和保護需求的各類配電場景。

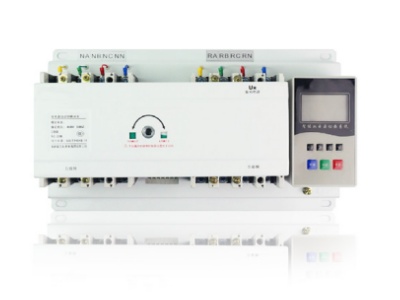

消防專用雙電源轉換開關

消防專用雙電源轉換開關嚴格按照國家消防標準設計制造，具備消防聯動功能和強制投入特性，能夠在火災等緊急情況下確保消防設備的不間斷供電。其通過國家消防產品認證，是消防配電系統中不可或缺的核心設備。邦華電氣消防專用主力產品為TGQ1-XF 系列，覆蓋 63A 至 800A 全電流規格，專為消防負荷設計。

核心技術參數：

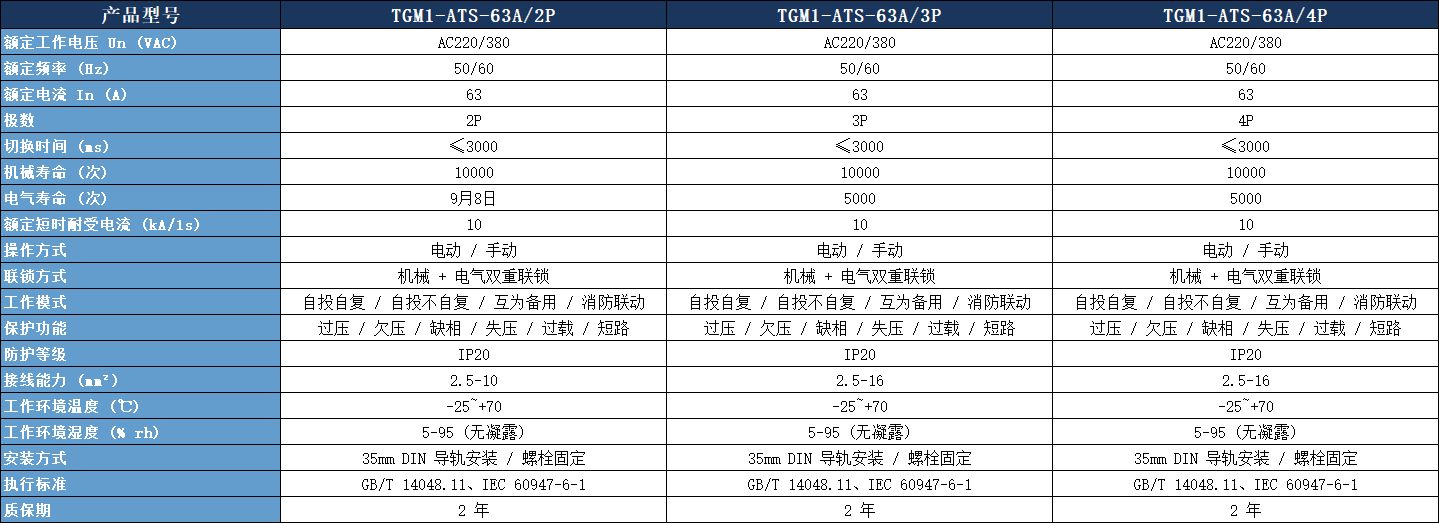

CB 級雙電源轉換開關技術參數表：

核心特點：

1. 集成過載、短路保護功能，保護與轉換一體化

2. 斷路器可單獨更換，維護方便，降低后期成本

3. 具備過壓、欠壓、缺相、失壓檢測功能

4. 支持自投自復、自投不自復、互為備用三種模式

5. 體積緊湊，節省安裝空間，標準 35mm 導軌安裝

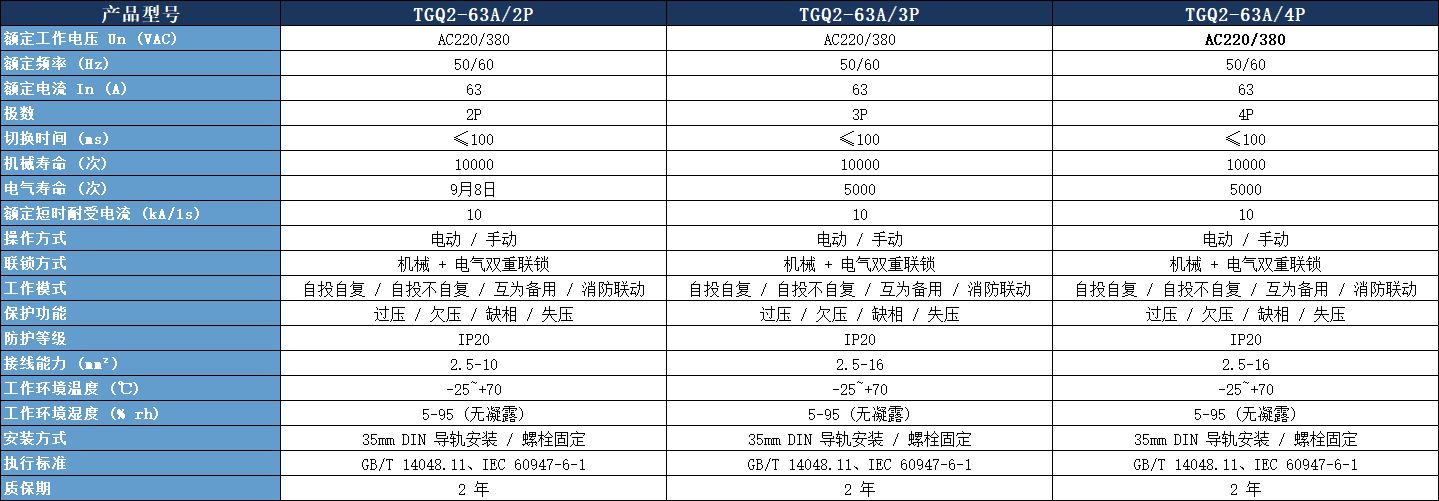

PC 級雙電源轉換開關技術參數表：

核心特點：

1. 轉換時間≤100ms，滿足敏感負載供電需求

2. 額定短時耐受電流可達 10kA/1s，抗短路能力強

3. 機械壽命≥10000 次，電氣壽命≥5000 次

4. 具備隔離功能，檢修安全方便

5. 可選配消防聯動、遠程控制功能

TGM1系列雙電源轉換開關核心技術優勢：

雙重聯鎖絕對安全：機械聯鎖與電氣聯鎖雙重保障，絕對防止兩路電源并聯，杜絕短路事故，讓您的配電系統零風險運行

高可靠性設計：采用優質銀合金觸頭與進口元器件，經過嚴格的高低溫、振動、濕熱測試，TGM1-ATS-63A/4P平均無故障時間超過 10 萬小時

靈活切換模式：自動、手動、遠程三種操作模式，滿足不同場景需求，可根據您的項目要求靈活設置

寬電壓適應范圍：可在 AC154V~AC286V (單相)、AC266V~AC494V (三相) 范圍內正常工作，適應復雜電網環境

完善的保護功能：具備過壓、欠壓、缺相、過頻、欠頻保護，CB 級產品額外集成過載、短路保護，全方位守護您的用電安全

便捷安裝維護：標準 35mm 導軌安裝或螺栓固定，模塊化設計，更換方便，無需專業工具即可完成日常維護

典型應用場景：

消防系統：消防水泵、排煙風機、應急照明、消防電梯等消防負荷，推薦使用 TGQ1-XF 消防專用系列

數據中心：服務器機房、網絡設備、UPS 系統等關鍵 IT 設施，推薦使用 TGQ2 PC 級系列

工業生產：生產線、自動化設備、控制系統等不能中斷生產的場所

商業建筑：商場、酒店、寫字樓、醫院、學校等人員密集場所，TGM1-ATS-63A/4P是照明與小動力負載首選

交通運輸：機場、火車站、地鐵站、高速公路收費站等交通樞紐

市政工程：路燈、污水處理廠、自來水廠、燃氣站等市政設施

雙電源選型指南：

選型建議：

1. 對斷電時間敏感的場所 (如數據中心、醫療設備) 優先選擇 TGQ2 PC 級系列

2. 預算有限、負載對斷電不敏感的場所可選擇TGM1-ATS或 TGQ1 CB 級系列

3. 消防系統必須選擇 TGQ1-XF 消防專用系列，確保符合消防規范

4. 63A 及以下小電流負載，TGM1-ATS-63A/4P是性價比最高的選擇

5. 如需替代NDQ1-63A型號，可直接選用 TGQ1-63A/4P，安裝尺寸與功能完全兼容

常見疑問解答：

Q1: TGM1-ATS-63A/4P 怎么接線？

A: TGM1-ATS-63A/4P采用上進下出接線方式，上端 1、3、5、7 端子接常用電源，上端 2、4、6、8 端子接備用電源，下端 9、11、13、15 端子接負載。接線前請務必斷開兩路電源，確保安全。4P 產品必須接入零線 (N 線)，用于帶單相負載或需要零線的設備。詳細接線圖可聯系我們的技術工程師獲取。

Q2: NDQ1-63A 是什么型號？和 TGQ1-63A 有什么區別？

A: NDQ1-63A是市場上常見的一款 CB 級雙電源轉換開關型號，TGQ1-63A 是邦華電氣推出的同規格替代產品，安裝尺寸、功能參數完全兼容，可直接替換使用，無需修改配電柜尺寸。

Q3: TGQ1 和 TGQ2 有什么區別？

A: TGQ1 是 CB 級雙電源轉換開關，集成了過載、短路保護功能；TGQ2 是 PC 級雙電源轉換開關，專職于電源切換，轉換速度更快、可靠性更高。您可以根據項目的保護需求和轉換速度要求進行選擇。

Q4: PC 級和 CB 級雙電源轉換開關有什么本質區別？

A: PC 級是專職轉換開關，只負責電源切換，沒有保護功能，轉換速度快、可靠性高；CB 級由兩臺斷路器組成，集成了過載、短路保護功能，轉換速度相對較慢，但無需額外配置保護電器。

Q5: 雙電源轉換開關常見故障有哪些？怎么解決？

A: 常見故障包括：接入電源不動作 (檢查接線和熔斷器)、控制器燈亮但不切換 (檢查是否在自動位置、延時設置是否過長)、電源燈閃爍 (檢查進線電源是否有斷相或虛接)。如遇無法解決的故障，請及時聯系我們的技術支持。

Q6: 發電機作為備用電源時，雙電源轉換開關需要注意什么？

A: 需要設置發電機啟動延時 (一般 3~5 秒) 與返回延時 (一般 30~60 秒)，確保發電機有足夠的啟動與穩定時間；同時要注意相序匹配，避免因相序錯誤導致設備損壞。

Q7: 邦華電氣雙電源轉換開關提供多長時間的質保？

A: 我們提供標準 2 年質保服務，可根據客戶需求延長至 3 年或 5 年；同時提供終身技術支持與維護服務，讓您無后顧之憂。

邦華電氣專注于低壓電氣安全領域十余年，擁有完善的研發、生產與服務體系。我們的 TGM1-ATS 系列雙電源轉換開關產品已成功應用于全國數千個工程項目，其中TGM1-ATS-63A/4P更是憑借穩定可靠的性能與超高性價比，成為眾多工程商的首選品牌。

無論您是進行新建項目設計、老舊系統改造，還是需要替代NDQ1-63A等其他品牌型號，我們都能為您提供量身定制的雙電源轉換解決方案。如需了解更多產品信息、獲取詳細的技術參數或接線圖，請聯系我們的銷售工程師，我們將竭誠為您服務。
