NHS01-FB(S)/100/385/4P
閱讀次數：1325 發布時間：2020-07-27

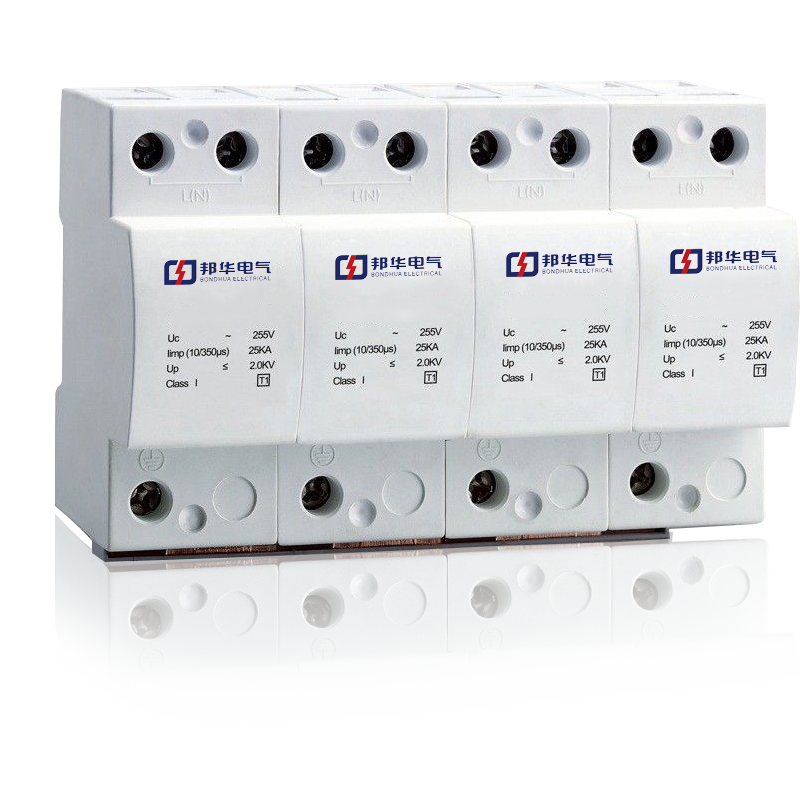

NHS系列交流電源防雷模塊
標稱放電電流為60KA及以上的防雷模塊適用于重要場所的總電源防雷保護；標稱放電電流為20~40KA的防雷模塊適用于各種電源系統（如UPS電源、機房電源等）的防雷保護；標稱放電電流為5KA、10KA的防雷模塊適用于各種電源的防雷保護；該產品廣泛用于移動通信基站、微波通信局/站、電信機房、工業廠礦、民航、金融、證券等電源系統，如各種配電站、配電房、配電柜、交直流配電屏、開關箱以及其它各種重要且易遭受雷擊的設備。

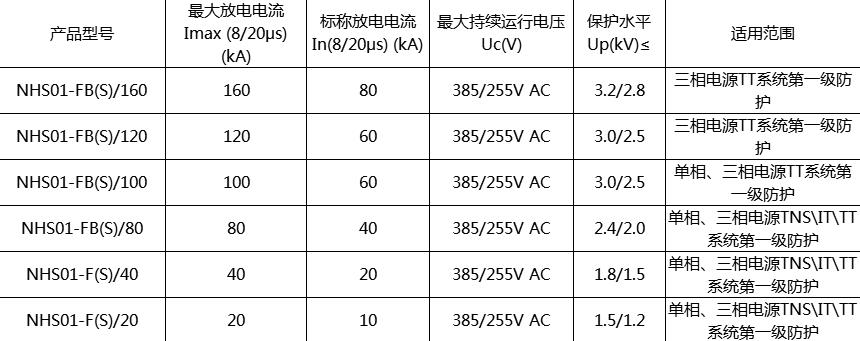

技術參數
安裝技術參數
相應Imax值 的模塊 | 端子接線(多股銅芯)截面積（mm2） | 遙信端子接線 (銅芯)截面積（mm2） | 安裝尺寸 | |
L連接導線 | PE連接導線 | |||
160 kA | ≥16 | ≥25 | ≥1.5 | 35mm 標準導軌 |
120 kA | ≥16 | ≥25 | ≥1.5 | |
80 kA | ≥16 | ≥25 | ≥1.5 | |
60 kA | ≥10 | ≥16 | ≥1.0 | |
40 kA | ≥10 | ≥16 | ≥1.0 | |
20 kA | ≥10 | ≥16 | ≥1.0 | |
外形尺寸
組合方式 | 4 | 3 | 2 | 1 |
FB外形尺寸(mm) | 144×93.5×69 | 108×93.5×69 | 72×93.5×69 | 36×89×69 |
F外形尺寸(mm) | 72×91×66 | 54×91×66 | 36×91×66 | 18×90×66 |
常用模式接線
模塊組合方式 | 適用供電系統接入方式 |
4 | 三相TN-S、TN-C-S；RCD之后：TT、IT(有N線) |
3+1(NPE) | 三相(RCD之前)：TT、IT(有N線) |
3 | 三相TN-C、IT(無N線) |
2 | 單相TN-S、TN-C-S；RCD之后：TT、IT(有N線) |
1+1(NPE) | 單相(RCD之前)：TT、IT(有N線) |
相關產品：NHS01-FB(S)/20/385/4P、NHS01-FB(S)/40/385/4P、NHS01-FB(S)/60/385/4P、NHS01-FB(S)/80/385/4P、NHS01-FB(S)/100/385/4P、NHS01-FB(S)/120/385/4P、NHS01-FB(S)/160/385/4P
