DXH06-FC385/4 20-40kA浪涌保護器全面解析

一、產品概述與核心定位

在日益復雜的電網環境與氣候條件下，電氣設備面臨著來自雷擊和電網操作等各種瞬態過電壓的嚴峻挑戰。這款DXH06-FC385/4 20-40kA型號的產品專為現代配電系統量身打造，其設計嚴格遵循國際電涌保護器標準，能夠有效防護感應雷擊及電網操作引起的瞬態過電壓對設備造成的損害。

作為一款T2級（IEC 61643-11標準）限壓型電涌保護器，DXH06-FC385/4 20-40kA的核心使命是在防雷保護區LPZ0與LPZ1或LPZ1與LPZ2的界面處，為后續設備提供可靠的二級防護。

二、技術參數解析

DXH06-FC385/4 20-40kA浪涌保護器在電氣性能、機械結構和環境適應性方面均表現出色，以下是該產品的詳細技術規格：

電氣性能方面，DXH06-FC385/4 20-40kA浪涌保護器持續運行電壓（Uc）達到385V a.c.，完全適應國內220/380V交流電壓系統。

其核心保護能力體現在20kA的標稱放電電流（In，8/20μs波形）和40kA的最大放電電流（Imax，8/20μs波形），這一性能指標正是型號中“20-40kA”的由來。

當面臨20kA的沖擊電流時，這款DXH06-FC385/4 20-40kA產品的限制電壓（Up）能夠被有效控制在1.8kV以下，響應時間更是達到了≤25納秒的極速水平。

機械與結構設計同樣精心，DXH06-FC385/4 20-40kA采用標準35mm DIN導軌安裝方式，尺寸為90mm×48mm×71.5mm（不含接線端子），緊湊的設計使其能夠輕松適配各類配電箱空間。

產品支持2.5～25mm2的接入導線截面，接線力矩為1.5Nm，確保連接牢固可靠。

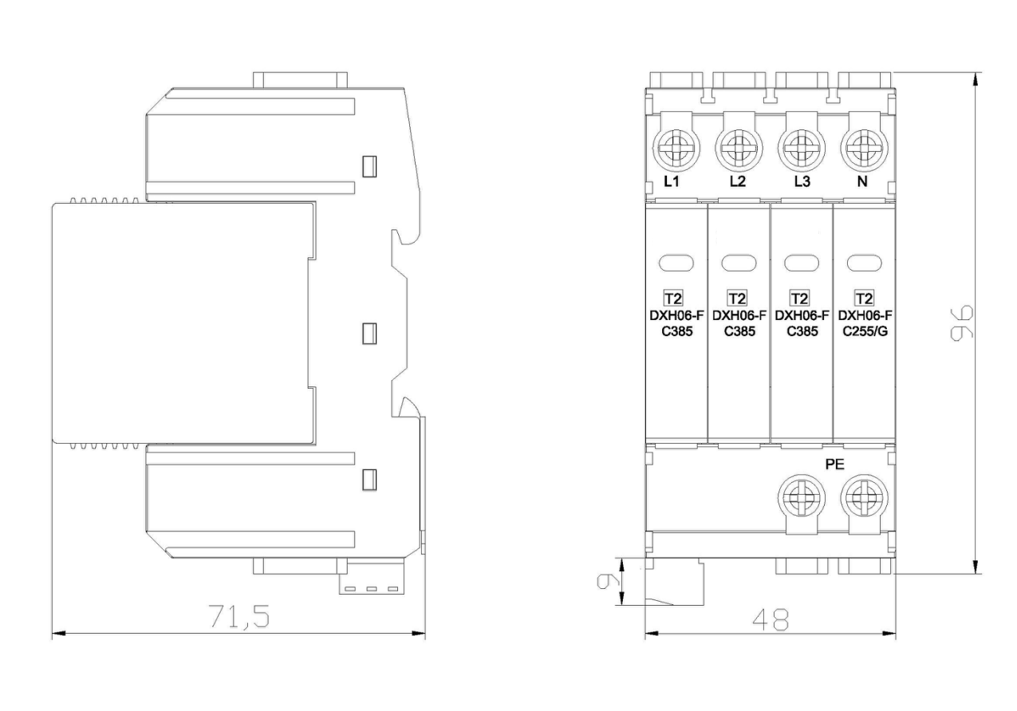

外形尺寸：（此圖只作示意，以提供安裝尺寸為主）

環境適應性參數顯示，DXH06-FC385/4 20-40kA能在-40℃至+80℃ 的寬溫度范圍內穩定工作，海拔高度適用至3000米，相對濕度可達95%（25℃條件下），滿足我國絕大部分地區的環境要求。

三、產品特點與核心優勢

DXH06-FC385/4 20-40kA浪涌保護器不僅在參數上表現優異，更在設計理念和用戶體驗上展現出多重優勢：

保護性能卓越：DXH06-FC385/4 20-40kA采用優質壓敏電阻技術，搭配低殘壓設計，確保在泄放浪涌電流的同時，將被保護設備兩端的電壓限制在安全范圍內。其L-PE、N-PE保護模式為設備提供全面的相線與中性線對地保護。

安全機制完善：該產品內置熱脫扣裝置，當保護模塊因長時間過載或壽命終結而溫度異常升高時，能夠自動斷開與電網的連接，防止火災風險。同時，前端建議串聯100A gL/gG型熔絲（當輸入電流大于100A時），提供雙重保護。

智能監控便利：每臺DXH06-FC385/4 20-40kA浪涌保護器均設有可視化指示窗口，正常狀態為綠色，當模塊劣化失效時窗口變為紅色，讓維護人員能夠迅速識別故障單元。

此外，產品還提供遙信端子（告警干接點，NC-C-NO接點），可實現遠程監控，便于集成到智能配電管理系統中。

安裝維護簡便：標準導軌安裝設計使DXH06-FC385/4 20-40kA的安裝過程簡單快捷，模塊化結構更使得更換維護工作變得輕松，大大降低了系統的維護成本和停機時間。

四、應用場景與系統方案

DXH06-FC385/4 20-40kA浪涌保護器具有廣泛的應用領域，能夠為多種場合的電氣設備提供可靠的浪涌防護：

在工業自動化領域，這款DXH06-FC385/4 20-40kA產品可保護PLC控制系統、變頻器、伺服驅動器等精密電子設備免受電源線路上瞬態過電壓的損害。

對于商業建筑與公共設施，如寫字樓、商場、醫院和學校，DXH06-FC385/4 20-40kA能夠保護電梯控制系統、安防系統、消防系統及照明控制系統等重要負荷。

在通信與數據中心環境中，為服務器、網絡設備、通信基站等提供可靠的電源保護，確保關鍵業務連續運行。

針對新能源與基礎設施，如光伏逆變器、充電樁、交通信號系統等，DXH06-FC385/4 20-40kA同樣能提供適配的保護方案。

在實際應用中，建議采用分級保護策略，將DXH06-FC385/4 20-40kA作為第二級保護安裝在分配電柜中，與第一級保護器協調配合，形成完善的防雷保護體系。

五、安裝、接線與維護指南

正確安裝與定期維護是確保DXH06-FC385/4 20-40kA浪涌保護器發揮最佳性能的關鍵：

安裝前準備：首先確認安裝位置符合產品應用要求（LPZ1與LPZ2界面處），檢查配電系統電壓是否為230/400V 50Hz/60Hz，確保安裝環境符合產品工作溫度-40℃～+80℃的要求。

安裝步驟：

1、在配電箱內選擇合適位置固定35mm標準DIN導軌。

2、將DXH06-FC385/4 20-40kA浪涌保護器卡入導軌。

3、按照V形接線或常規接線方式連接導線，確保接線牢固。

4、連接遙信信號線（如需要使用遠程監控功能）。

接線方式：

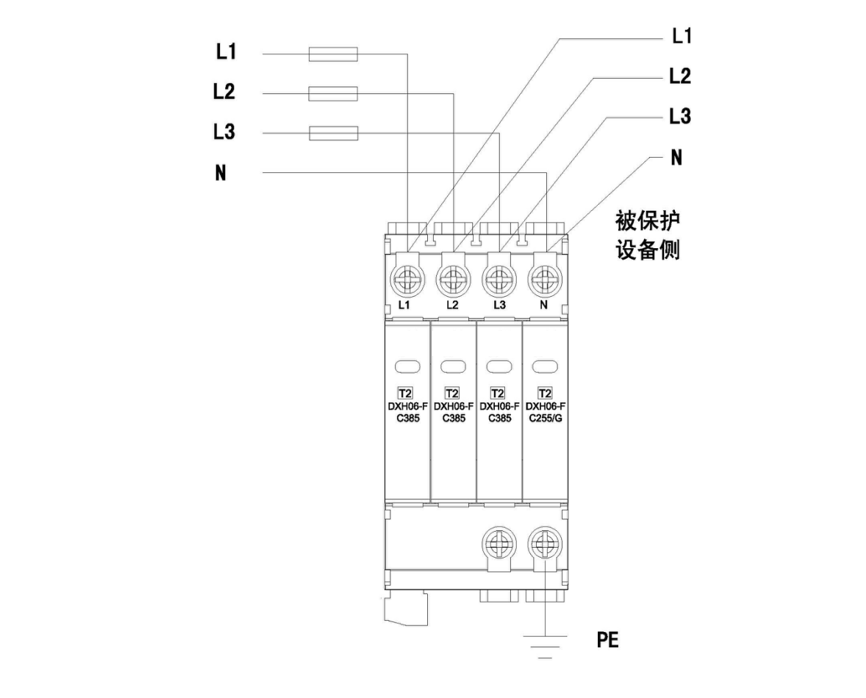

V形接線

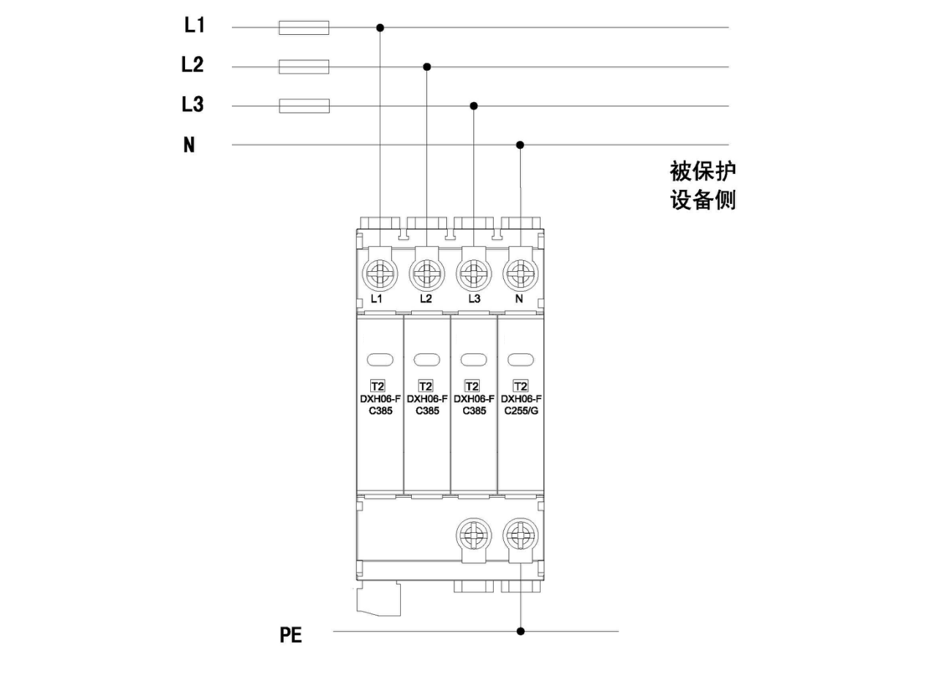

常規接線

接線注意事項：

必須斷電安裝，確保操作安全。

連接導線應短而粗，建議長度不超過0.5米，以降低回路電感，提高保護效果。

接地線徑應符合規范，確保接地電阻小于4歐姆。

按規定力矩（1.5Nm）緊固接線端子。

維護建議：

每年雷雨季節來臨前檢查防雷模塊狀態指示窗口，如變為紅色應及時更換。

定期檢查連接線是否牢固，接地系統是否完好。

記錄產品投入使用時間，結合當地雷暴日情況評估是否需要預防性更換。

六、系列產品與選型指導

西安邦華電氣DXH06-FC系列浪涌保護器提供多種型號，以滿足不同應用場景的需求：

除了本文詳細介紹的DXH06-FC385/4 20-40kA型號外，同系列還包括DXH06-FC385/3+1型號等，后者提供L-N和N-PE的不同持續運行電壓保護（385V a.c.和255V a.c.），適用于對保護模式有特殊要求的系統。

對于需要更強保護能力或不同配置的用戶，還可考慮DXH06-FCS/3+1R40-I型號，該型號接入導線截面范圍更寬（4～35mm2），安裝接線力矩為2.0Nm，尺寸略大為90mm×66mm×72mm。

選型建議：

根據系統電壓選擇適配型號，確保Uc值大于系統最大持續運行電壓。

根據設備重要性及所在地雷暴日等級，選擇適當的In和Imax值。

考慮保護模式需求，單相系統可選DXH06-FC385/4 20-40kA，三相四線系統可考慮3+1保護模式產品。

評估安裝空間，選擇尺寸合適的型號。

對于特殊應用場景，西安邦華電氣還提供CPM-R系列（如CPM-20T）與JLSP系列浪涌保護器，這些產品將SPD必需的短路保護集成于模塊內部，無需額外配置熔斷器，安裝更加簡便。

部分型號有：

結語

隨著電氣設備日益精密和智能化，對電源質量的要求也水漲船高。西安邦華電氣公司憑借在電涌保護領域的技術積累，不斷優化產品性能，從DXH06-FC385/4 20-40kA到全系列防護解決方案，為各類電氣系統構筑了一道道可靠的安全防線。

配電箱里那個不足手掌大的模塊——DXH06-FC385/4 20-40kA，在絕大多數時間里都安靜得仿佛不存在。直到某次雷擊或電網波動發生時，它能在25納秒內迅速響應，將危險的過電壓化解于無形。

常見問題解答

Q：這款DXH06-FC385/4 20-40kA浪涌保護器主要用在什么場合？

A：它主要用于低壓配電系統的二級防護，適用于保護商業建筑、工業自動化系統、數據中心及公共設施的配電柜內敏感設備，防止感應雷擊及操作過電壓損害。

Q：型號中的“20-40kA”具體代表什么意思？

A：這代表了產品的核心放電能力?！?0kA”指標稱放電電流（In），“40kA”指最大放電電流（Imax），表明此型號能可靠泄放高達40kA（8/20μs波形）的雷電流，防護能力強勁。

Q：我們的系統電壓是380V，可以用這款DXH06-FC385/4 20-40kA嗎？

A：完全可以。其最大持續工作電壓（Uc）為385V AC，專為220/380V的交流配電系統設計，是您系統的理想匹配選擇。

Q：安裝時需要注意哪些關鍵點？

A：需斷電操作，采用標準的35mm DIN導軌安裝。連接導線應盡可能短而粗（建議≤0.5米），并確保接地可靠。前端建議搭配100A熔斷器，以實現最佳保護和安全分斷。

Q：如何知道這個浪涌保護器是否還在有效工作？

A：產品配有可視化狀態指示窗。正常工作時為綠色，當模塊因浪涌沖擊而劣化失效后，窗口會變為紅色，提示需要更換，一目了然。

Q：它和你們同系列的其他型號（如3+1型）有什么區別？

A：DXH06-FC385/4 20-40kA采用 “4P”全模式保護（L1、L2、L3、N線分別對PE線保護）。而“3+1”型在N-PE間采用不同的放電特性，更適合中性線（N）對地電位不穩定的系統，請根據您的配電系統特點選擇。

Q：這款產品需要定期更換嗎？壽命有多久？

A：浪涌保護器是消耗性器件，其壽命取決于遭受過電壓沖擊的次數和強度。即使狀態指示窗未變紅，也建議結合當地雷暴日情況，每年雷雨季前檢查，并在使用3-5年或遭受一次大浪涌后考慮預防性更換。

Q：是否支持遠程監控？

A：是的。DXH06-FC385/4 20-40kA提供遙信報警端子（干接點），可連接至監控系統，實現遠程故障報警，便于集中管理和及時維護。
